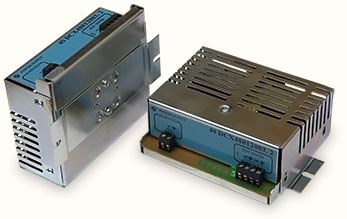

DC/DC meniče 40DCX

  • Do 40 W
  • Upevnenie na DIN lištu alebo skrutkami
  • Stabilizované výstupné napätie
  • Galvanické oddelenie
  • Rozsah výstupných napätí od 5 V do 48 V
  • Vstup – svorkovnica
  • Výstup – svorkovnica
  • Krytie IP20
  • Krytie pripojovacích svoriek IP00



Zdroje rady 40DCX sú DC/DC meniče s galvanickým oddelením. Slúžia na napájanie elektronických zariadení jednosmerným napätím. Zdroje sa vyrábajú pre vstupné napätia 12 V, 24 V a 48 V. Výstupné napätia sú v rozsahu od 5 V do 48 V. Meniče sú predurčené na montáž na DIN lištu. Je možné si objednať upevnenie skrutkami pomocou príruby. Vstupné aj výstupné napätie sa pripája pomocou skrutkovacích svorkovníc.



Tabuľka 1: Technické údaje



Pracovná teplota 0 °C až +50 °C
prevedenie .T: -20 °C až +50 °C
Relatívna pracovná vlhkosť okolia max. 75 %
Účinnosť (typická) 85 %
Ochrana proti skratu na výstupe trvalá
Ochrana proti prepólovaniu vstupu interná tavná poistka (verzie 12 V a 24 V)
automatická vratná ochrana (verzia 48 V)
Odolnosť voči prierazu 500 V DC
Rozmery 102 × 119 × 45 mm
Hmotnosť do 560 g
EMC EN 61000-6-3, EN 61000-6-2

Dokumenty

  Prospekt 40DCX
  Prehlásenie o zhode






Tabuľka 2: Modely DC/DC meniča 40DCX


  Nominálne
vstupné napätie
Rozsah
vstupného napätia
Výstupné
napätie
Výstupný
prúd max.
Šum
40DCX01205050.2/X 12 V 10 - 20 V 5 V 5 A <80 mV šš
40DCX01209025.2/X 12 V 10 - 20 V 9 V 2,5 A <80 mV šš
40DCX01212020.2/X 12 V 10 - 20 V 12 V 2 A <80 mV šš
40DCX01215015.2/X 12 V 10 - 20 V 15 V 2 A <80 mV šš
40DCX01224010.2/X 12 V 10 - 20 V 24 V 1,5 A <80 mV šš
40DCX01248005.2/X 12 V 10 - 20 V 48 V 0,7 A <80 mV šš
40DCX02405050.2/X 24 V 20 - 35 V 5 V 5 A <80 mV šš
40DCX02409040.2/X 24 V 20 - 35 V 9 V 4 A <80 mV šš
40DCX02412030.2/X 24 V 20 - 35 V 12 V 3 A <80 mV šš
40DCX02415025.2/X 24 V 20 - 35 V 15 V 2,5 A <80 mV šš
40DCX02424020.2/X 24 V 20 - 35 V 24 V 2 A <80 mV šš
40DCX02448010.2/X 24 V 20 - 35 V 48 V 1 A <80 mV šš
40DCX04805050.2/X 48 V 36 - 60 V 5 V 5 A <80 mV šš
40DCX04809040.2/X 48 V 36 - 60 V 9 V 4 A <80 mV šš
40DCX04812030.2/X 48 V 36 - 60 V 12 V 3 A <80 mV šš
40DCX04815025.2/X 48 V 36 - 60 V 15 V 2,5 A <80 mV šš
40DCX04824020.2/X 48 V 36 - 60 V 24 V 2 A <80 mV šš
40DCX04848010.2/X 48 V 36 - 60 V 48 V 1 A <80 mV šš
/X – označenie spôsobu upevnenia: /D - DIN lišta; /S - skrutkami
