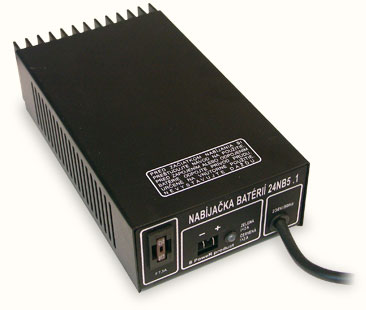

Nabíjačky akumulátorov NB

NB
  • Do 150 W
  • Prevedenie 12 V alebo 24 V
  • Vstup – sieťová šnúra
  • Výstup – krokosvorky
  • Krytie IP20



Nabíjačky rad NB sú určené na nabíjanie olovených batérií 12 V alebo 24 V. Nabíjanie prebieha podľa charakteristiky IU. Akumulátor je zo začiatku nabíjaný konštatntným prúdom. Keď napätie na akumulátore dosiahne hodnotu 14,4 V (28,8 V), nabíjanie pokračuje v režime s konštantným napätím. Pri poklese nabíjacieho prúdu pod hodnotu cca 2/5 maximálneho nabíjacieho prúdu, dôjde k signalizácii nabitia akumulátora zmenou farby signalizačnej LED z červenej na zelenú.



Prevedenie nabíjačky .1 má nabíjaciu charakteristiku IUUo. Pri poklese nabíjacieho prúdu pod hodnotu cca 2/5 maximálneho nabíjacieho prúdu, sa zníži výstupné napätie na hodnotu 13,8 V (27,6 V). Toto umožňuje, aby nabíjačka ostala trvalo pripojená k akumulátoru a nedochádza k prebíjaniu akumulátora. Toto prevedenie je vhodné na udržiavanie akumulátora v nabitom stave.



Tabuľka 1: Technické údaje




Vstupné napätie 230 V ± 10 % / 50 Hz
Pracovná teplota 5 °C až 35 °C
Signalizácia Nabíjanie: červená LED
Nabitý stav: zelená LED
Prerušenie poistky: LED nesvieti
Ochrana proti prepólovaniu tavná poistka
Krytie IP20
Rozmery typ 12NB5.x: 210 × 45 × 113 mm
ostatné typy: 210 × 55 × 113 mm
Hmotnosť do 1650 g
Elektrická bezpečnosť EN 60335-1+A11:1997, EN 60335-2-29
EMC EN 55022-B, EN 61000-3-2:2002,
EN 61000-3-3:2000+A1:2003, EN 61000-4-2,
EN 61000-4-3, EN 61000-4-4, EN 61000-4-5,
EN 61000-4-6, EN 61000-4-8, EN 61000-4-11,
EN 61000-6-1:2003, EN 61000-6-3:2001

Dokumenty



Prospekt NB
Prehlásenie o zhode





Tabuľka 2: Modely nabíjačky akumulátorov NB




  Nabíjacie
napätie
Udržovacie
napätie
Maximálny
výstupný prúd
Prepínací
prúd
12NB5 14,4 V 5 A 2 A
12NB10 14,4 V 10 A 4 A
24NB5 28,8 V 5 A 2 A
12NB5.1 14,4 V 13,8 V 5 A 2 A
12NB10.1 14,4 V 13,8 V 10 A 4 A
24NB5.1 28,8 V 27,6 V 5 A 2 A



Upozornenie: Pred zapojením alebo odpojením batérie odpojte prívod prúdu.

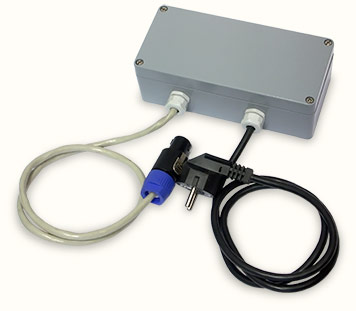

NBA
  • Do 100 W
  • Prevedenie 24 V alebo 36 V
  • Vstup – sieťová šnúra
  • Výstup – kábel
  • Robustná hliníková krabica
  • Krytie IP65



Nabíjačka akumulátorov rad NBA je určená pre nabíjanie olovených akumulátorov s menovitým napätím 24V alebo 36V. Nabíjanie prebieha podľa charakteristiky IUUo s možnosťou teplotnej kompenzácie výstupného napätia. Nabíjačka je vyhotovená so zvýšenou mechanickou odolnosťou, čo umožňuje montáž priamo do dopravného prostriedku.



Tabuľka 1: Technické údaje




Vstupné napätie 230 V ± 10 % / 50 Hz
Max. výstupné napätie Nabíjacie: Up ± 1 %
Udržiavacie: Uo ± 1 %
Pracovná teplota 5 °C až 35 °C
Bezpečnostná trieda I
Krytie IP65 mimo vstupného a výstupného konektora
Rozmery 173 × 57 × 79 mm
Hmotnosť 1065 g
Elektrická bezpečnosť EN 60335-1+A11:1997, EN 60335-2-29
EMC EN 55022-B, EN 61000-3-2:2002,
EN 61000-3-3:2000+A1:2003, EN 61000-4-2,
EN 61000-4-3, EN 61000-4-4, EN 61000-4-5,
EN 61000-4-6, EN 61000-4-8, EN 61000-4-11,
EN 61000-6-1:2003, EN 61000-6-3:2001

Dokumenty



Prospekt NBA
Prehlásenie o zhode
Všetky dokumenty




Tabuľka 2: Modely nabíjačky akumulátorov NBA




    Maximálne výstupné napätie
  Nominálny
výst. prúd
Uo
(0 °C)
Up
(0 °C)
Uo
(25 °C)
Up
(25 °C)
Uo
(40 °C)
Up
(40 °C)
24NBA3A.xx 3 A 28,2 V 30,8 V 27,4 V 29,4 V 26,8 V 28,4 V
36NBA2A.xx 2 A 42,3 V 46,2 V 41,1 V 44,1 V 40,2 V 42,6 V



Uo – udržiavacie napätie, Up – nabíjacie napätie



Upozornenie: Pred zapojením alebo odpojením batérie odpojte prívod prúdu.
