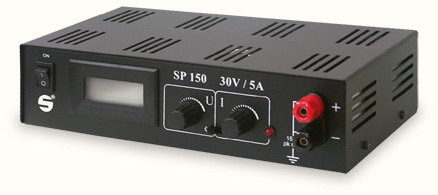

Regulovateľné zdroje SP150





  • Do 150 W
  • Prevedenie DESKTOP
  • Stabilizované výstupné napätie
  • Regulovateľné výstupné napätie od 0 V
  • Výstup – Zdierky 4 mm
  • Krytie IP20



Regulovateľné zdroje rad SP150 sú vhodné tam, kde sa vyžaduje častá zmena výstupného napätia. Zdroje sú určené na napájanie elektrických a elektronických zariadení jednosmerným napätím v krytých priestoroch bez nebezpečenstva výbuchu. Vzhľadom na to, že sa jedná o spínaný zdroj, dosahuje sa vysoká účinnosť aj pri nízkom výstupnom napätí. Vďaka tomu zdroj neprodukuje veľké množstvo tepla pri nízkom výstupnom napätí, ako je to bežné pri lineárnych zdrojoch. Výstupné napätie je možné nastaviť v rozsahu 0 V až 30 V alebo 0 V až 50 V v závislosti od typu zdroja. Zdroj je vybavený nastaviteľnou limitáciou prúdu. Nastavené napätie a odoberaný prúd je možné skontrolovať na meracom prístroji zdroja.



Upozornenie: Limitácia zdroja je funkčná iba v ustálenom stave. Počas prechodového javu zdroj môže dodať prúd väčší, než je nastavená prúdová limitácia. Je to spôsobené kapacitami, ktoré su pripojené na výstup zdroja.



Tabuľka 1: Technické údaje



Tabuľka 1: Technické údaje




Vstupné napätie 230 V ± 10 % / 50 Hz
Nastavenie výstupného napätia plynulé od 0 V
Nastavenie výstupného prúdu plynulé od 0,2 A
Pracovná teplota 0 až 30 °C
Signalizácia prúdový režim červená LED
Meranie U a I trojmiestny LCD
Rozmery 240 × 120 × 60 mm
Hmotnosť 1550 g
Presnosť merania napätia 1 % + 2 digit
Presnosť merania prúdu 5 % + 2 digit
EMC EN 61000-6-3, EN 61000-6-2

Dokumenty



Prospekt SP150
Prehlásenie o zhode





Tabuľka 2: Modely zdroja SP150




  Výstupné
napätie max.
Výstupný
prúd max.
Stabilita Zvlnenie napäť.
regulácia
Zvlnenie prúd.
regulácia
SP150 30V/5A 30 V 5 A 1 % 250 mV 350 mV
SP150 50V/3A 50 V 3 A 1 % 250 mV 500 mV



Pridané funkcie na zdroji (označenie .x) oproti štandardnej verzii bez prídavného označenia:

.1 Viacotáčkový potenciometer (umožňuje precíznejšiu reguláciu napätia a prúdu)
