Adaptéry ADR

  • Výkon – do 12 W
  • Upevnenie – na DIN lištu
  • Stabilizované výstupné napätie
  • Rozsah výstupných napätí od 3,1 V do 48 V
  • Vstup – svorkovnica
  • Výstup – svorkovnica
  • Krytie IP00
  • Výkon – do 16 W
  • Upevnenie – na DIN lištu
  • Stabilizované výstupné napätie
  • Rozsah výstupných napätí od 3,1 V do 48 V
  • Vstup – svorkovnica
  • Výstup – svorkovnica
  • Krytie IP00

Meniče sú určené k všeobecnému použitiu na napájanie elektrických a elektronických zariadení jednosmerným napätím v krytých priestoroch bez nebezpečenstva výbuchu. Výstupné napätie môže byť z rozsahu 3,1 V až 48 V. Konštrukčne je zdroj vyhotovený na upevnenie na DIN lištu, čo ho predurčuje na montáž do rozvádzača. Pripojenie vstupných a výstupných vodičov je realizované pomocou svorkovníc. Vstupné a výstupné svorky nie sú kryté voči dotyku nebezpečného napätia. Krytie vstupných svoriek musí zabezpečiť odberateľ.

Menovité výstupné napätia a príslušné max. výstupné prúdy sú uvedené v tabuľke. Menič je chránený proti krátkodobému skratu na výstupe.

Tabuľka 2: Dokumenty
Ikona Prospekt 12W
Ikona Prospekt 16W
Ikona Prehlásenie o zhode 12W
Ikona Prehlásenie o zhode 16W

Tabuľka 1: Technické údaje
Vstupné napätie 195 - 255 V AC
Pracovná teplota -15 °C až +40 °C
Ochrana proti skratu na výstupe <1 min. (krátkodobá)
Odolnosť voči prierazu 3000 V AC
Krytie IP00
Rozmery 56 × 47 × 39 mm
Hmotnosť 85 g
Elektrická bezpečnosť EN 60950-1:2003
EMC EN 55011+A1:2002,
EN 61000-3-2:2002,
EN 61000-3-3:2000+A1:2003,
EN 61000-6-1:2003

Tabuľka 3: Modely AC/DC meniča 12ADR

Názov Výstupné napätie Výstupný prúd Stabilita Zvlnenie Šum
12ADR030/10 3,1 V 1 A 2 % <70 mV <100 mV šš

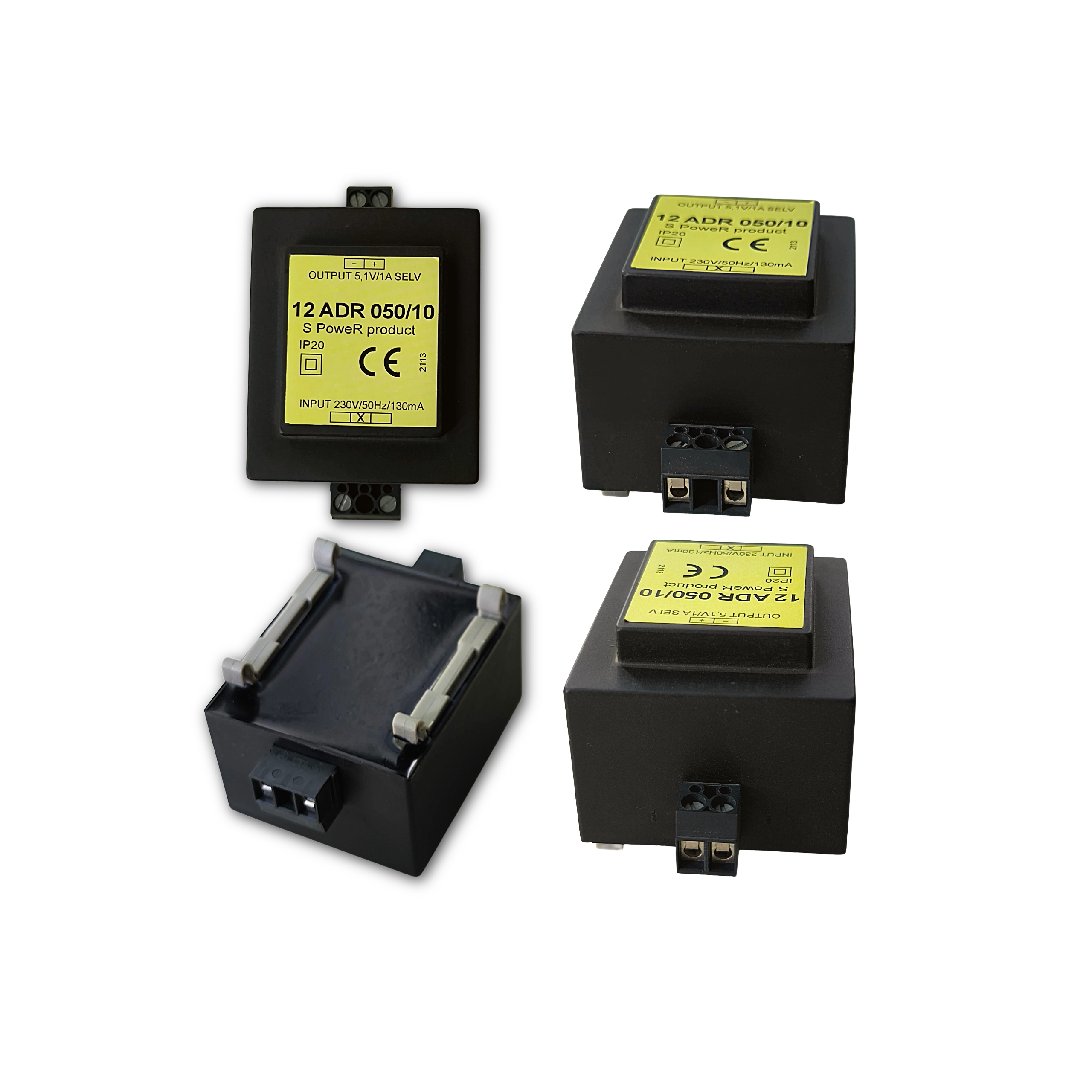

12ADR050/10 5 V 1 A 2 % <70 mV <100 mV šš
12ADR069/10 6,9 V 1 A 2 % <70 mV <100 mV šš
12ADR090/10 9 V 1 A 1 % <50 mV <100 mV šš

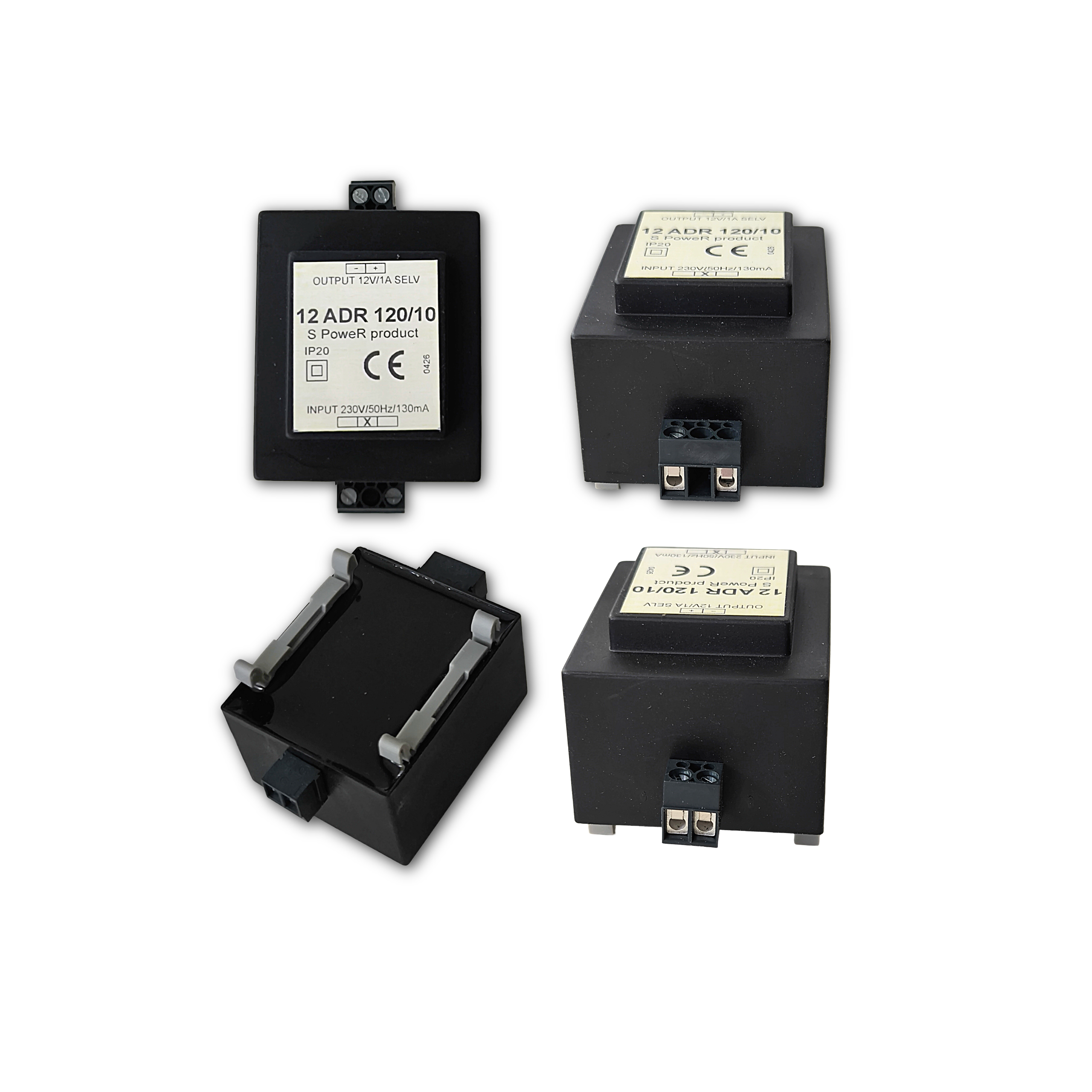

12ADR120/10 12 V 1 A 1 % <50 mV <100 mV šš

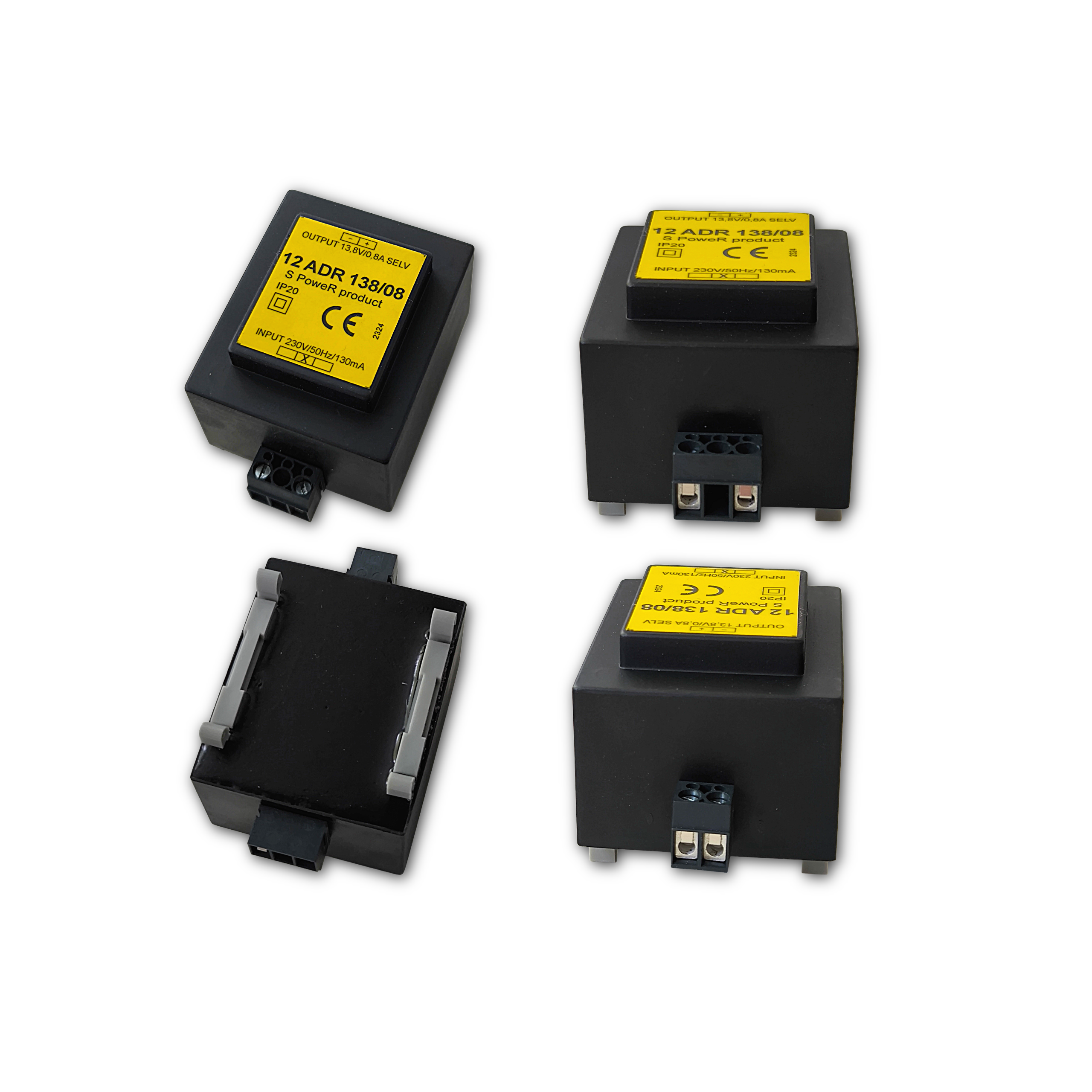

12ADR138/08 13,8 V 0,8 A 1 % <50 mV <100 mV šš
12ADR150/07 15 V 0,7 A 1 % <60 mV <100 mV šš
12ADR180/06 18 V 0,6 A 1 % <60 mV <100 mV šš
12ADR240/04 24 V 0,4 A 1 % <60 mV <100 mV šš
12ADR276/03 27,6 V 0,3 A 1 % <60 mV <100 mV šš
12ADR480/02 48 V 0,25 A 1 % <70 mV <100 mV šš

Tabuľka 4: Modely AC/DC meniča 16ADR

Názov Výstupné napätie Výstupný prúd Stabilita Zvlnenie Šum
16ADR030/25 3,1 V 2,5 A 2 % <130 mV <150 mV šš
16ADR050/25 5,1 V 2,5 A 2 % <130 mV <150 mV šš
16ADR060/25 6 V 2,5 A 2 % <120 mV <150 mV šš
16ADR069/14 6,9 V 1,4 A 2 % <120 mV <150 mV šš
16ADR090/14 9 V 1,4 A 1 % <120 mV <150 mV šš
16ADR120/14 12 V 1,4 A 1 % <120 mV <150 mV šš
16ADR138/12 13,8 V 1,2 A 1 % <100 mV <100 mV šš

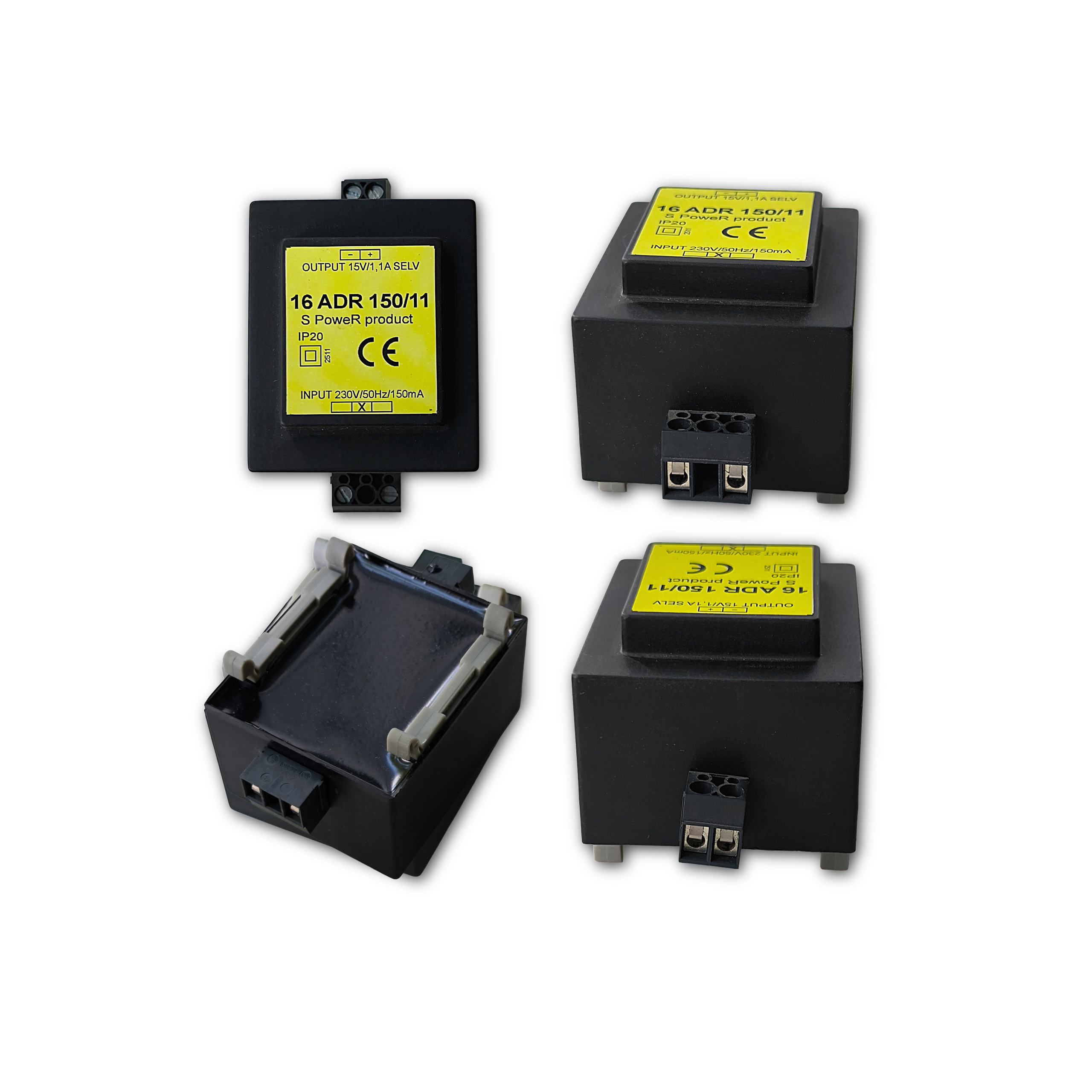

16ADR150/11 15 V 1,1 A 1 % <100 mV <100 mV šš
16ADR180/09 18 V 0,9 A 1 % <80 mV <100 mV šš

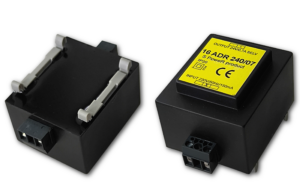

16ADR240/07 24 V 0,7 A 1 % <80 mV <100 mV šš
16ADR276/06 27,6 V 0,6 A 1 % <80 mV <100 mV šš
16ADR480/03 48 V 0,3 A 1 % <120 mV <150 mV šš
