Ručná ultrazvuková zváracia súprava
- Rôzne prevedenia
- Jednoduchá manipulácia a uchopenie
- Priame zváranie materiálov
Popis
Ultrazvuková súprava na zváranie prináša nové možnosti v oblasti spájania materiálov v rôznych odvetviach priemyslu. Ručná zváračka je ideálna na aplikácie, ktoré nevyžadujú vysoký prítlak. Využíva sa najmä na bodové zváranie v ťažko dostupných miestach alebo pod uhlom. Jej hlavnou výhodou je nízka hmotnosť a ergonomické tvarovanie pre jednoduchú manipuláciu. Pritlačením o materiál vznikne pevný a rýchly zvar. Pri opakovaných činnostiach je možné ručný nástroj upevniť do stojana alebo iného držiaka pre vyššiu stabilitu.
Využitie
Ultrazvuková zváračka je určená na priame zváranie plastových materiálov ako plastových fólií, netkaných textílií a podobne. Je ju možné použiť aj na spájanie iných materiálov prostredníctvom vhodných plastových nitov. Vhodná na bodové a plošné zváranie.
Ako to funguje?

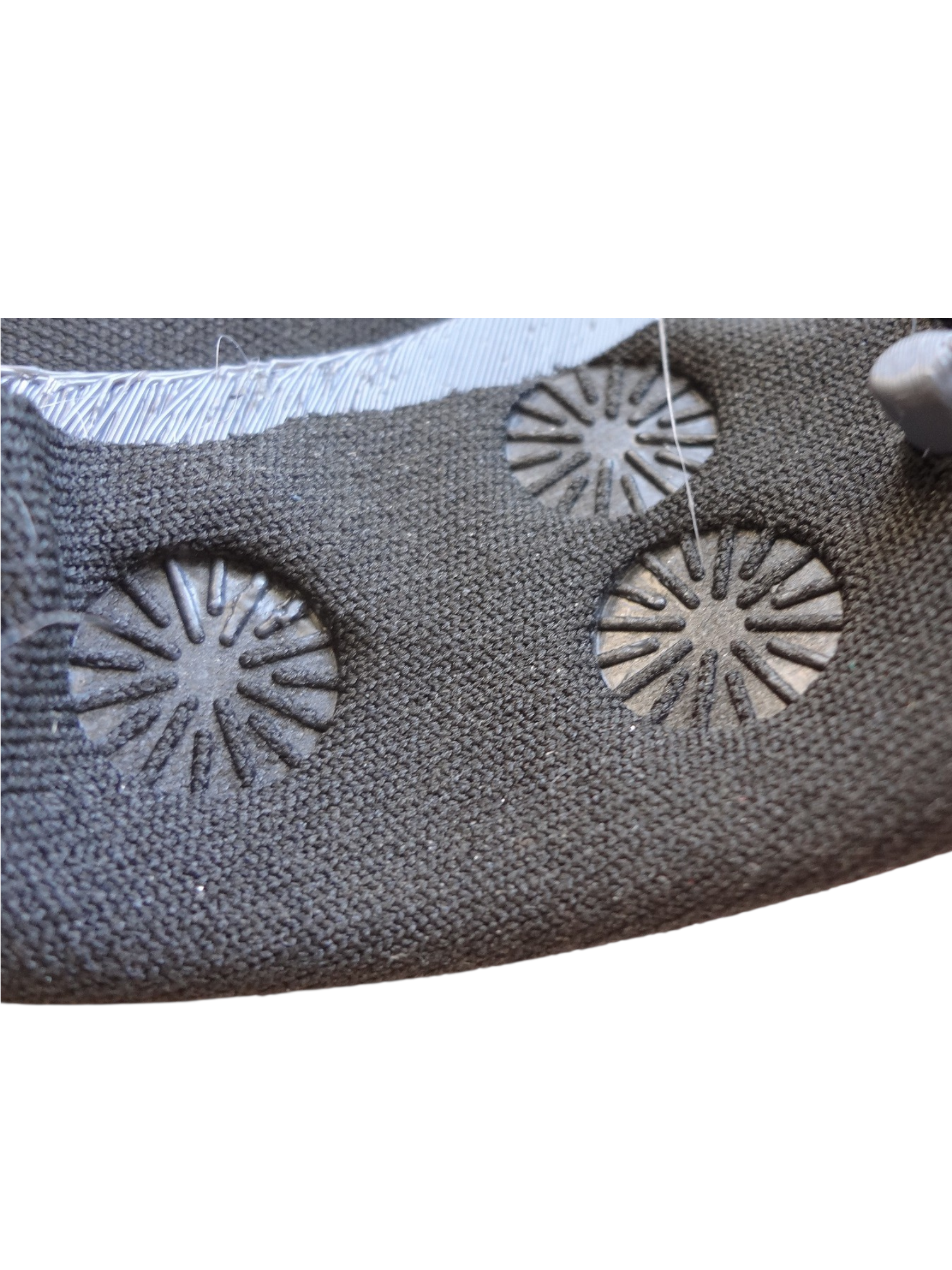

Sonotróda kmitá v smere svojej osi, čím na rozhraní materiálov vzniká intenzívne mikroskopické trenie. Výsledné teplo plast lokálne roztaví a materiály sa spoja. Po ukončení vibrácií spoj pod tlakom rýchlo vychladne a stuhne, čím vznikne pevný zvar.

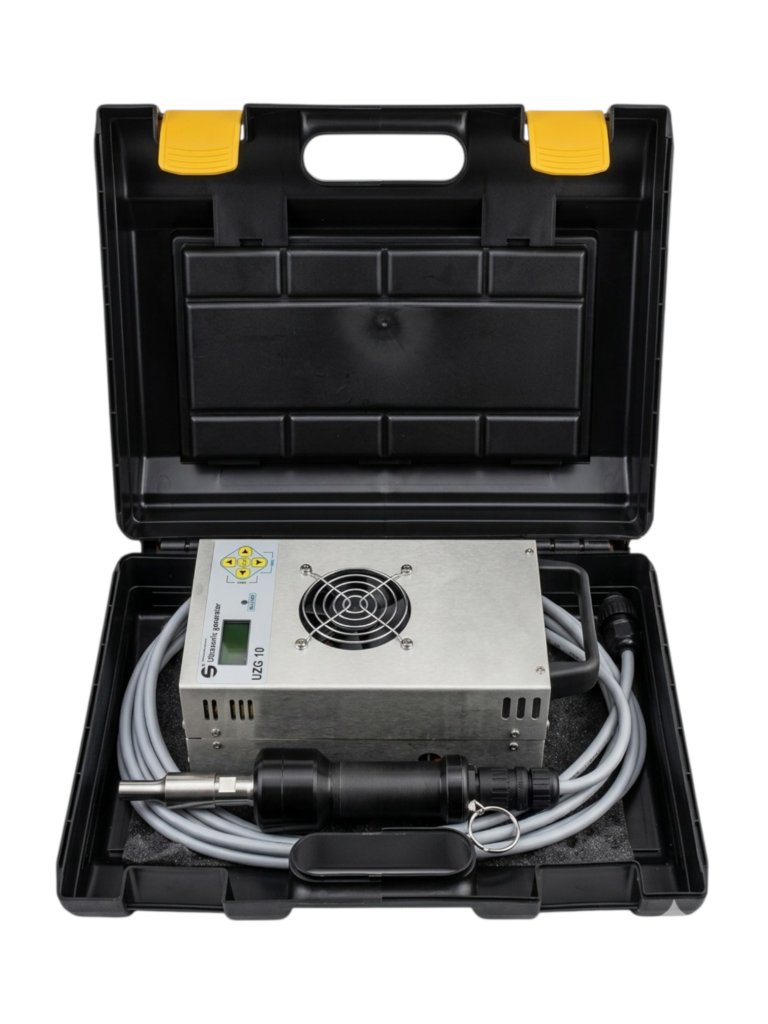

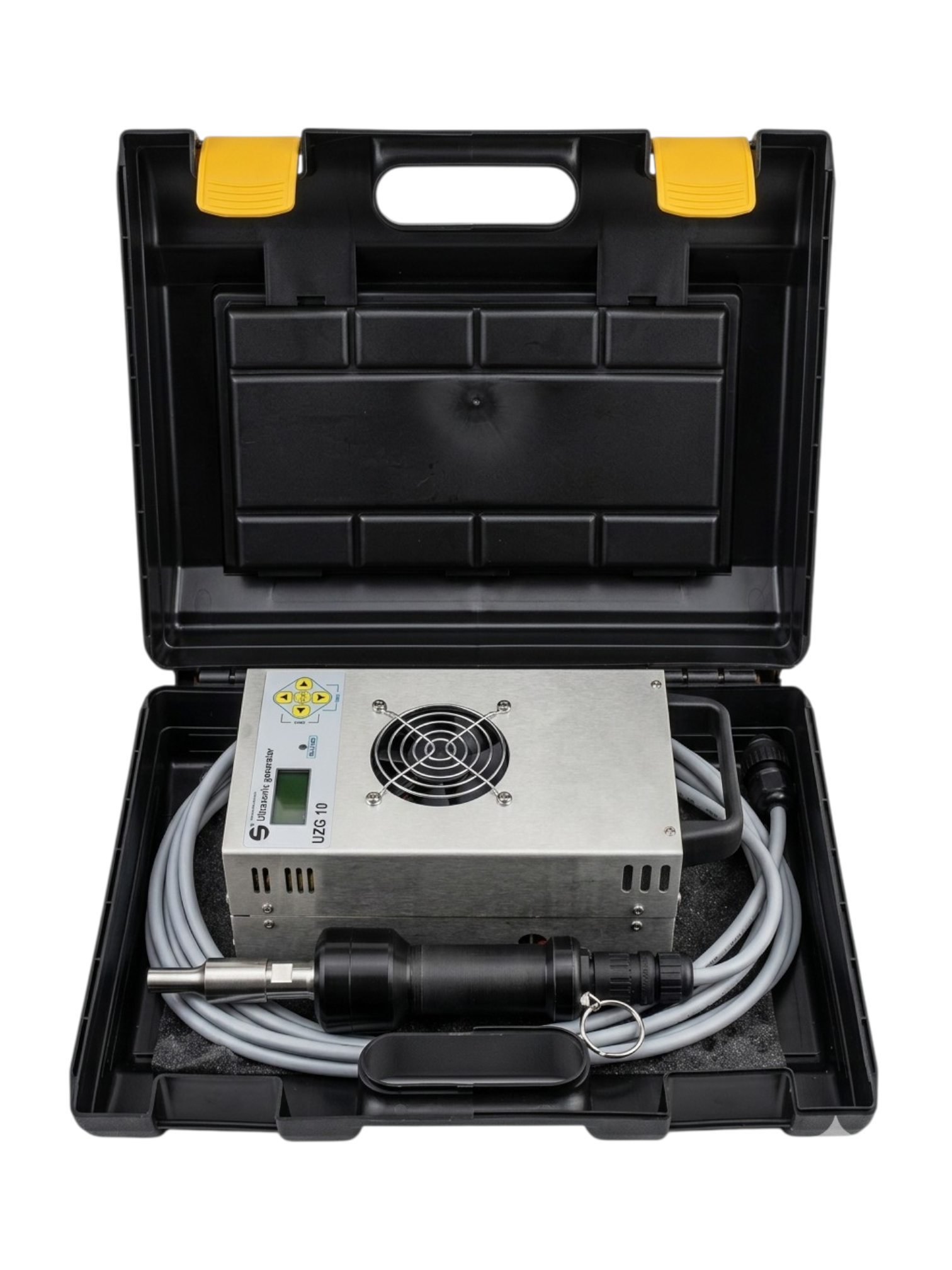

Zváracia súprava obsahuje
- ultrazvukový generátor UZG10
- ultrazvukový menič
- zváraciu sonotródu
- sieťový kábel
- vysokofrekvenčný kábel
- ochranný kufrík

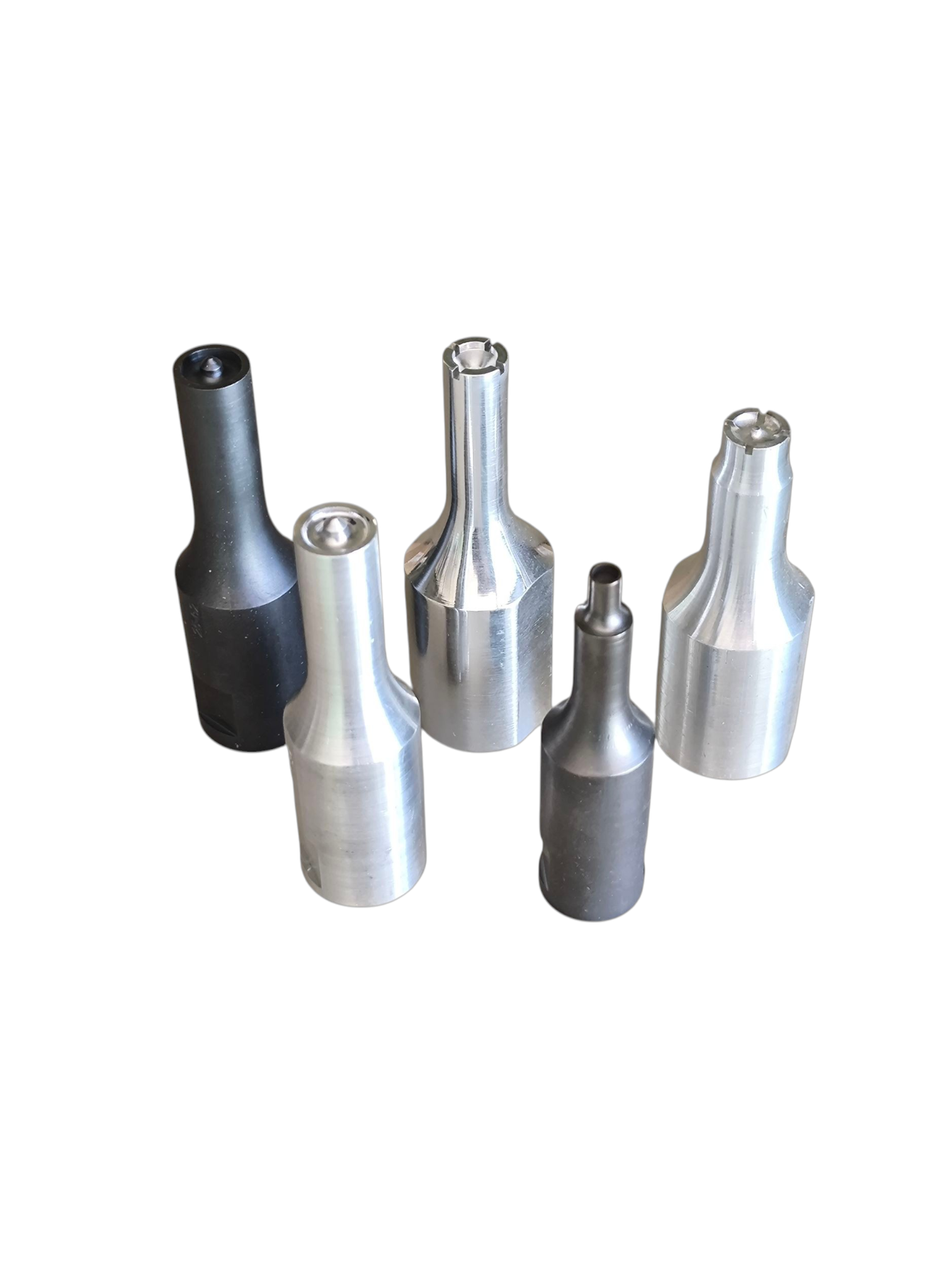

Sonotróda
Sonotróda je časť, ktorá je priložená k materiálu a vytvára zvarný spoj.
Používané materiály: hliník, titán, kalená oceľ
Tvar rúčky

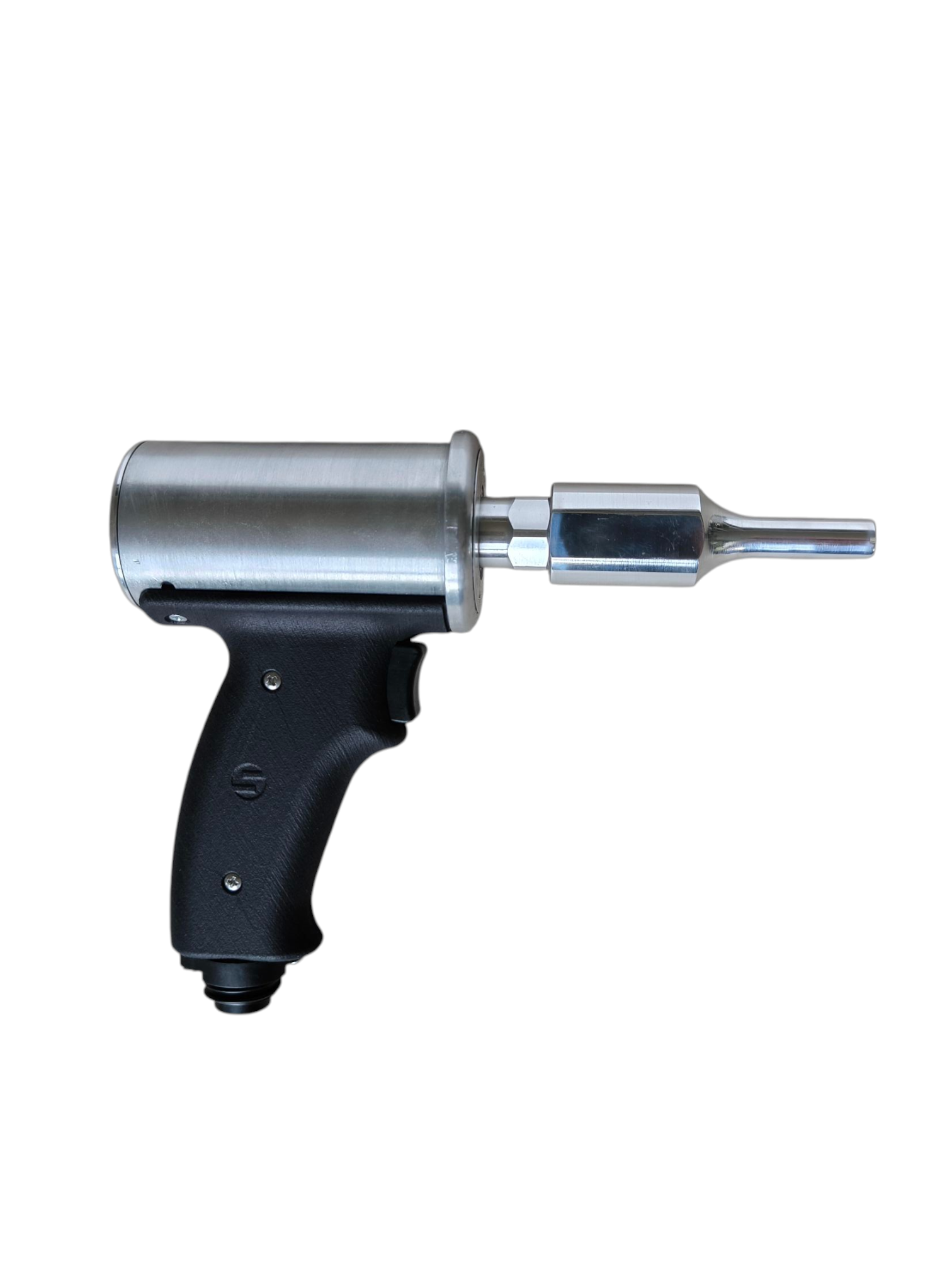

- pištoľová rúčka
- s ventilátorom (prívod zospodu rukoväte)
- bez ventilátora (prívod zospodu rukoväte)
- bez ventilátora (s prívodom na meniči)

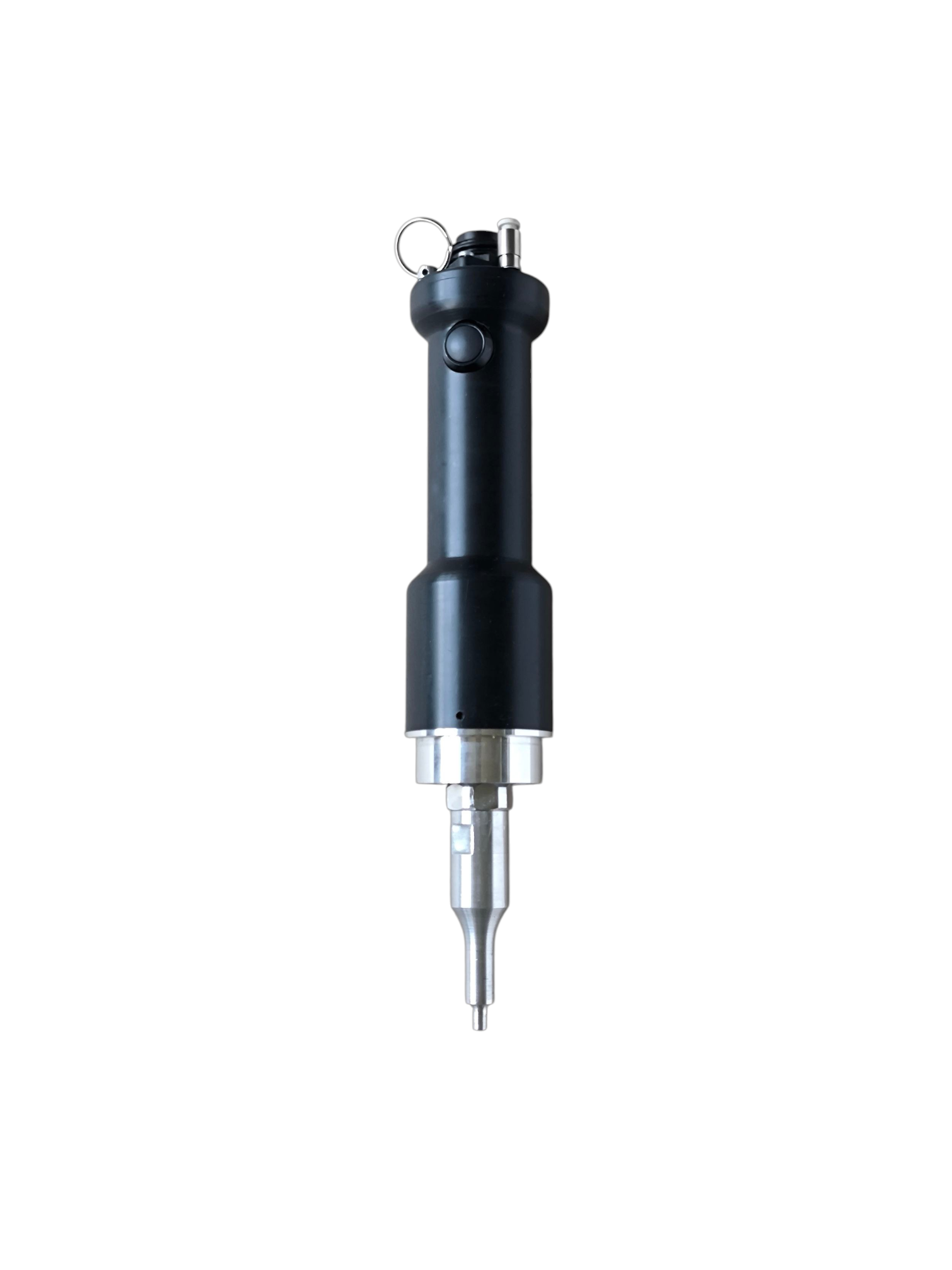

- priama rúčka
- bez ventilátora
Držiak rúčky

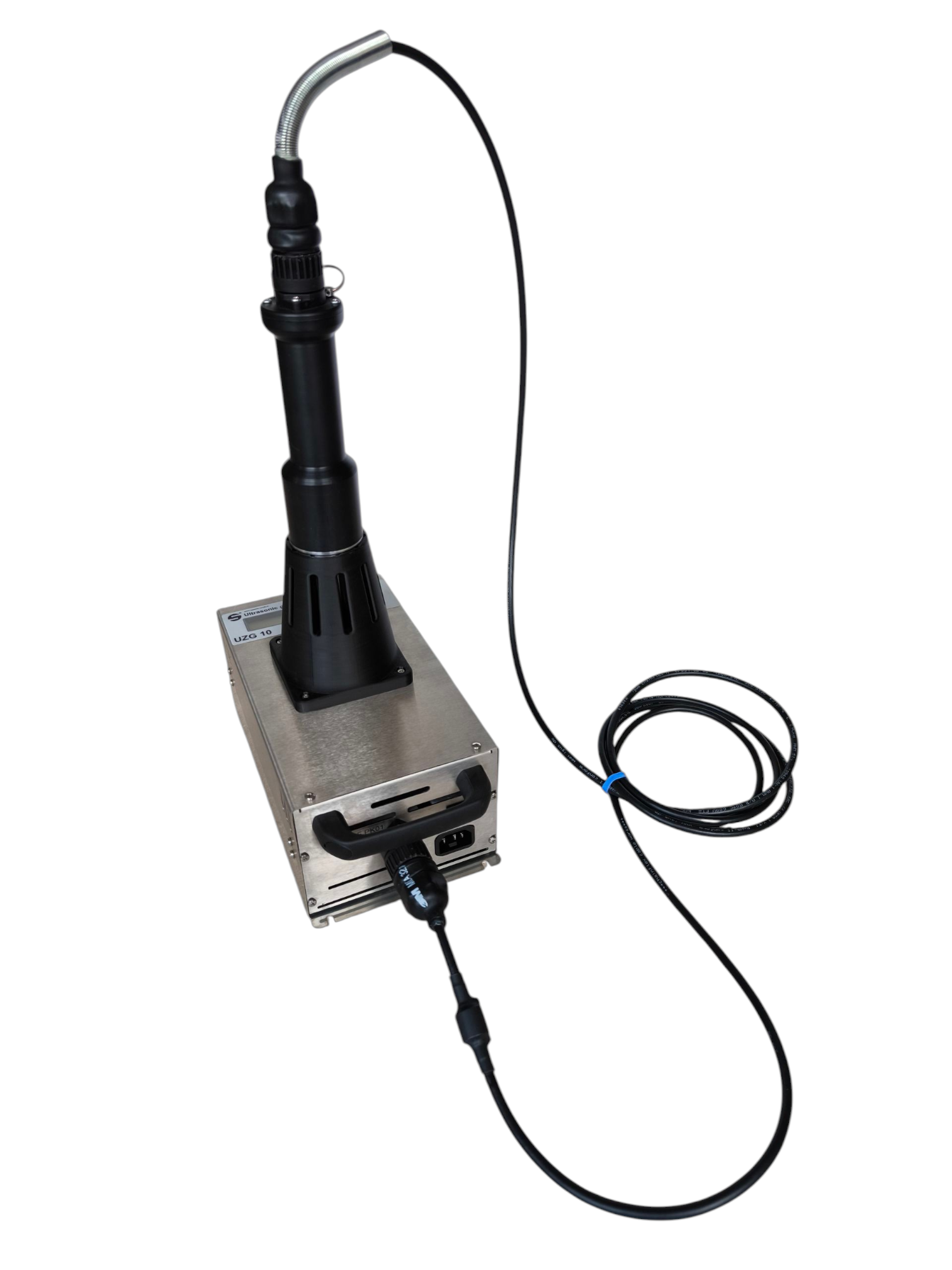

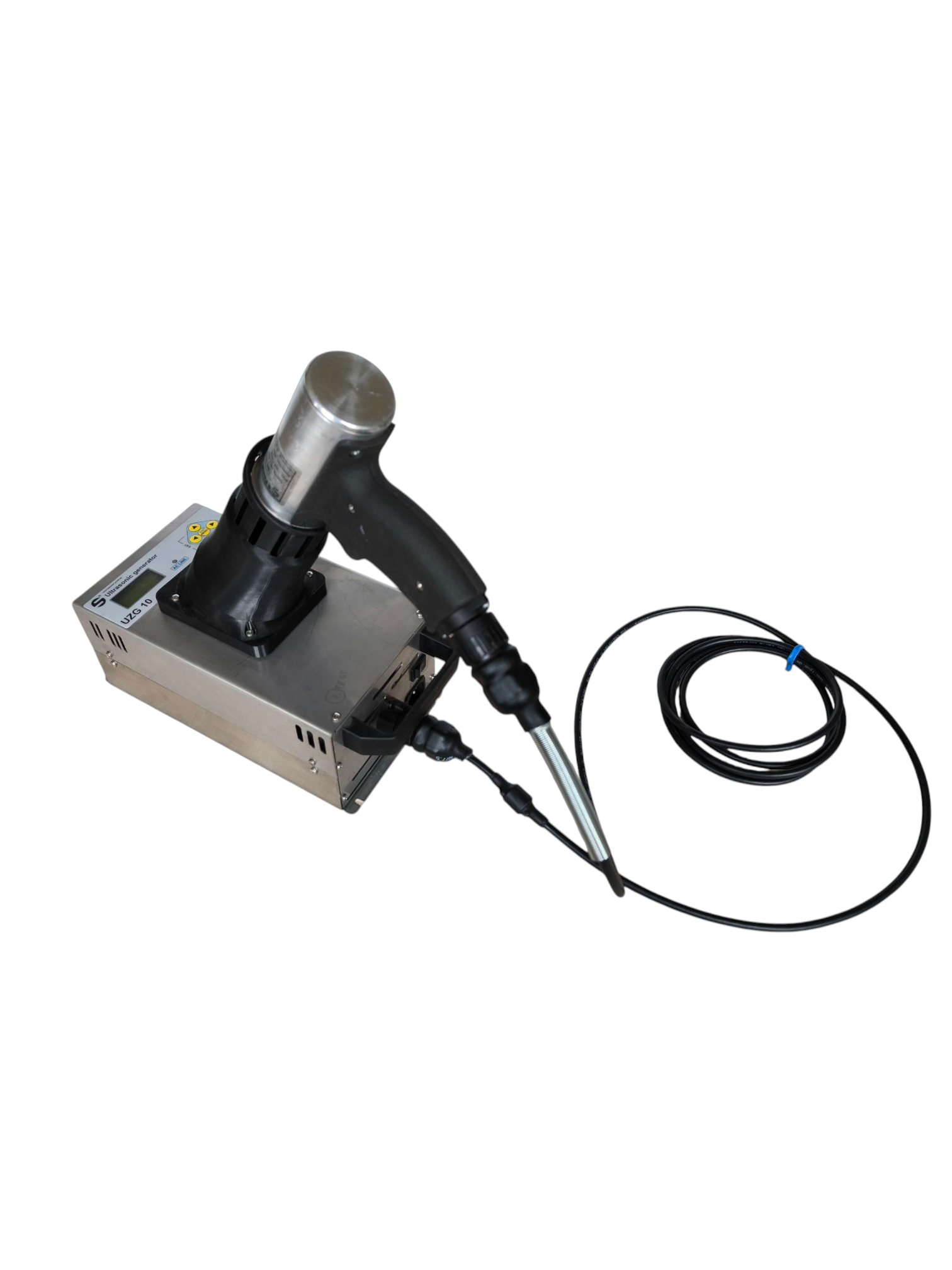

Nad ventilátor generátora sa dá umiestniť držiak na rúčku s nástrojom, ktorý môže slúžiť na jej odkladanie a zároveň na rýchlejšie dochladenie nástroja.
- bez držiaka
- priamy držiak (pre rovnú rúčku)
- držiak pod uhlom (pre pištoľovú rúčku)

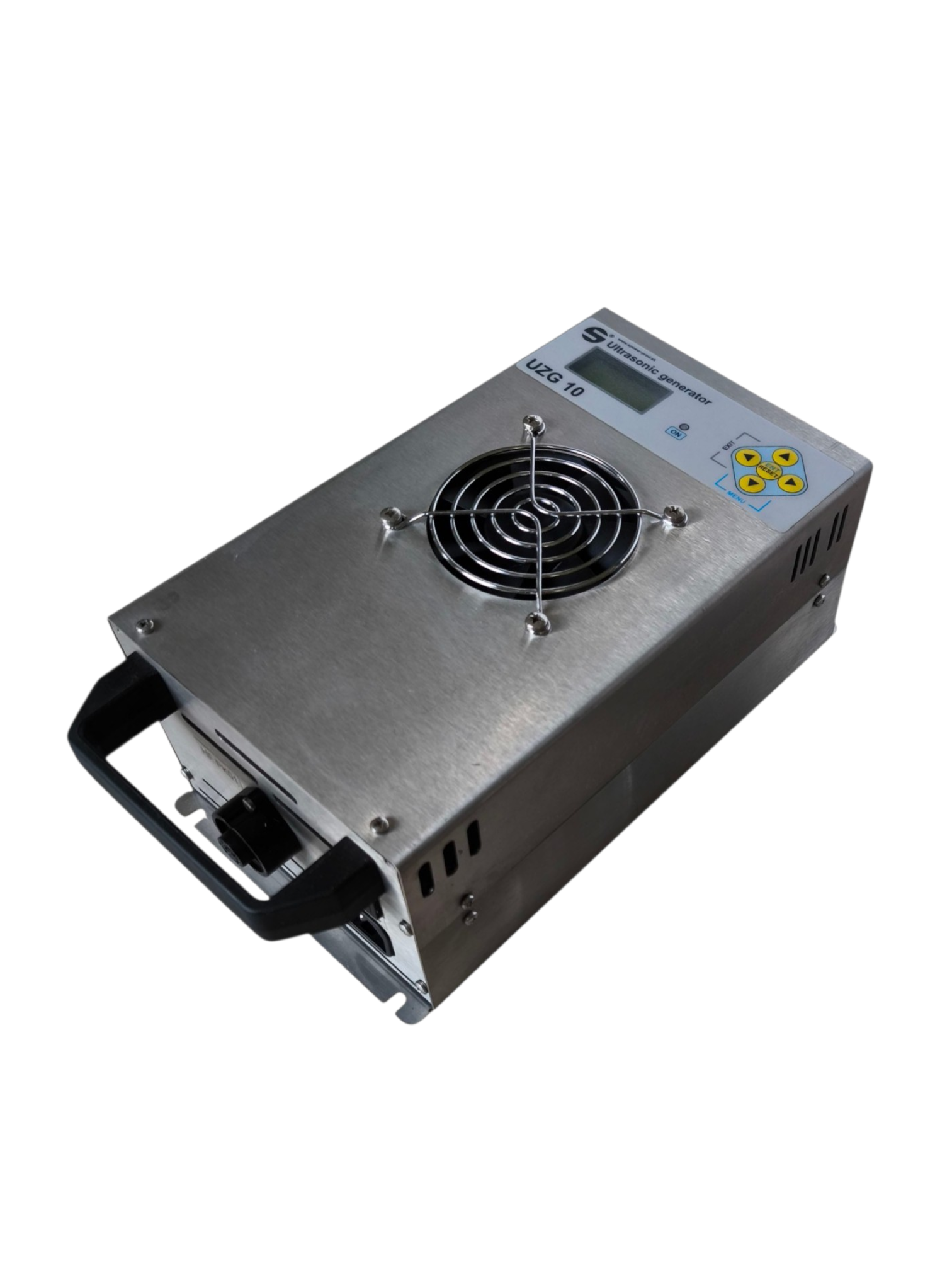

Tabuľka 1: Technické údaje generátor UZG10
| Napájacie napätie | 230 V ±10% /50 Hz |
| Menovitá frekvencia | 28 - 40 kHz |
| Príkon | 300 - 600 VA |
| Regulácia UZ výkonu | 10 až 100 % |
Tabuľka 2: Technické údaje ultrazvukový menič
| Menovitá frekvencia | 28 - 40 kHz |
| Tolerancia frekvencie | ± 200 Hz |
| Výkon meniča | 300 - 600 W |
Tabuľka 3: Dokumenty
Prospekt
Tabuľka 4: Modely ručných zváračiek
| Názov | Výkon meniča | Menovitá frekvencia | Tvar rúčky | Možnosť chladenia generátora |
| UWM.xxx.yy.zz.X | 300 - 600 W | 28 - 40 kHz | priama / pištoľová | stlačený vzduch integrovaný ventilátor odkladací chladiaci držiak |
Názov pokračujúci po „UWM“ sa dopĺňa podľa daných označení:
.xxx – výkon meniča
.300 – 300 W
.600 – 600 W
.yy – menovitá frekvencia
.28 – 28 kHz
.30 – 30 kHz
.35 – 35 kHz
.40 – 40 kHz
.zz – tvar rúčky
.01 – priama
.02 – pištoľová (prívod zospodu rukoväte)
.03 – pištoľová (s prívodom na meniči)
.04 – pištoľová s ventilátorom (prívod zospodu rukoväte)
.X – možnosť chladenia generátora
.V1 – stlačený vzduch
.V2 – integrovaný ventilátor
.V3 – odkladací chladiaci držiak (na generátore)
Príklad označenia: UWM.300.30.01.V3
Prevedenie podľa označenia:
