Odpájače batérie

  • Maximálny prúd – do 10 A
  • Pre 12, 24 a 48 V akumulátory
  • Signalizácia poklesu napätia
  • Ochrana akumulátora tavnou poistkou
  • Možnosť externého odpojenia
  • Montáž na DIN lištu

Odpojovač olovených akumulátorov je určený na ochranu akumulátora pred hlbokým vybitím a jeho následným zničením. To môže nastať v prípade dlhodobého výpadku elektrickej energie, keď je zariadenie napájané zo zálohovacieho akumulátora. Hodnota napätia akumulátora je snímaná a porovnávaná s referenčným napätím Uref1, Uref2. V prípade poklesu napätia akumulátora pod hodnotu Uref1 (Uref1 = 10,5 V) je od zariadenia odpojený kladný pól akumulátora.

Odpojovač akumulátora má ochranu proti prepólovaniu a ochranu proti skratu tavnou poistkou 10 A, ktorá je prístupná užívateľovi. Odpojovače sú konštruované na maximálny prúd 10 A. Hodnota Uref1 = 10,5 V platí pre akumulátory s menovitým napätím 12 V. Pre iné sústavy akumulátorov (24 V, 48 V) je hodnota Uref1 = 21,0 V, 42,0 V. Hodnota Uref2 sa mení adekvátne.

Tabuľka 1: Technické údaje
Nominálny prúd 10 A
Nominálne napätie 12; 24; 48 V
Signalizácia poklesu napätia 11; 22; 44 V
Odpájacie napätie 10,5; 21; 42 V
Ochrana akumulátora tavná poistka 10 A
Rozmery 66 × 48 × 46 mm
Hmotnosť 80 g
Krytie IP 00
Prevádzková teplota -15 °C až 40 °C

Tabuľka 2: Dokumenty
Ikona Prospekt

Tabuľka 3: Modely odpojovača akumulátorov OB

Názov Napätie použitého akumulátora Maximálny prúd Uref1 Uref2 Signalizácia pred odpojením akumulátora Externé ovládanie odpojenia
OB12V/10A.0 12 V 10 A 10,5 V - - -
OB12V/10A.1 12 V 10 A 10,5 V 11 V áno -
OB12V/10A.11 12 V 10 A 10 V 11 V áno áno
OB24V/10A.0 24 V 10 A 21 V - - -
OB24V/10A.1 24 V 10 A 21 V 22 V áno -
OB24V/10A.11 24 V 10 A 20 V 22 V áno áno
OB48V/2A5.0 48 V 2,5 A 42 V - - -
OB48V/2A5.1 48 V 2,5 A 42 V 44 V áno -
OB48V/2A5.11 48 V 2,5 A 40 V 44 V áno áno

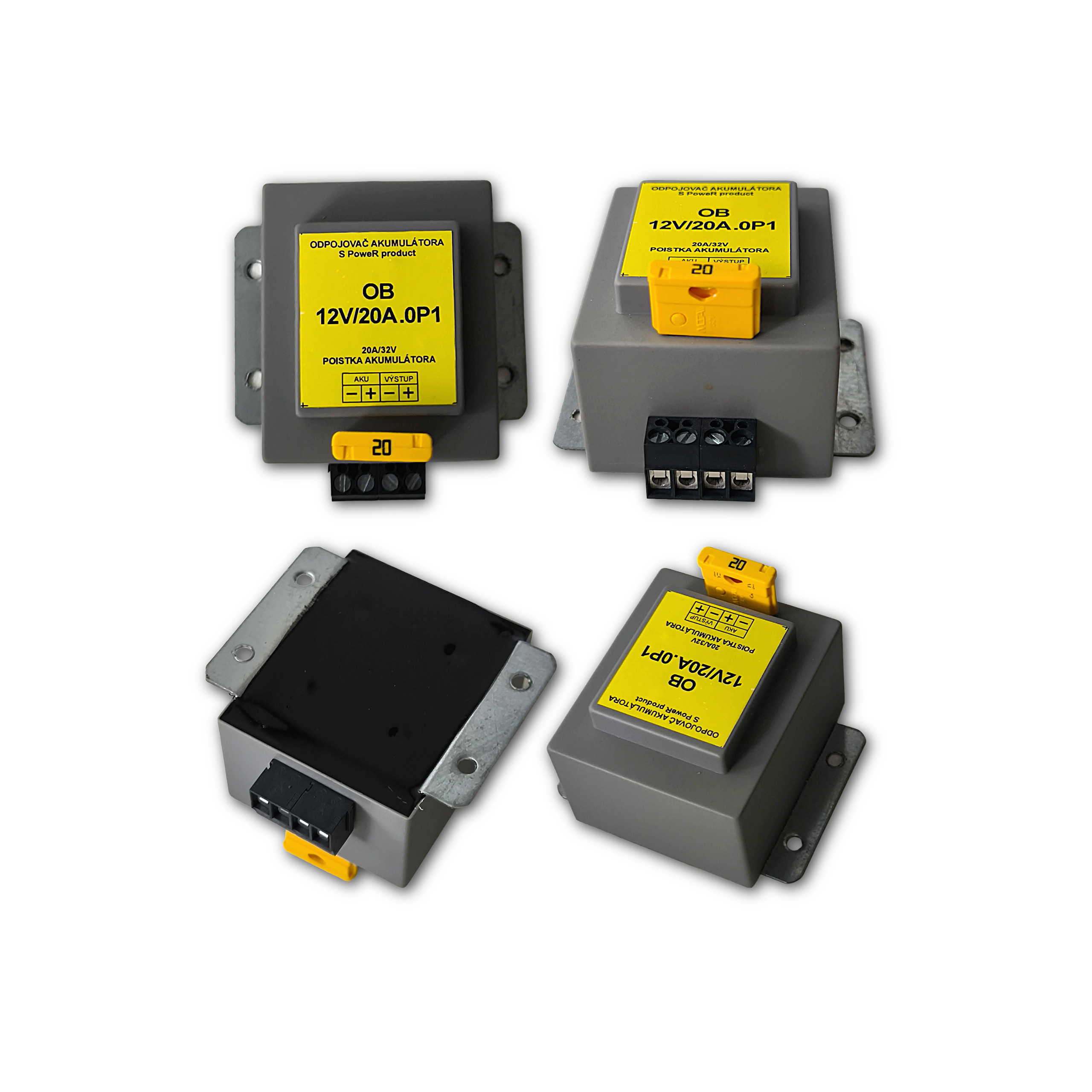

OB12V/20A.0 12 V 20 A 10,5 V - - -

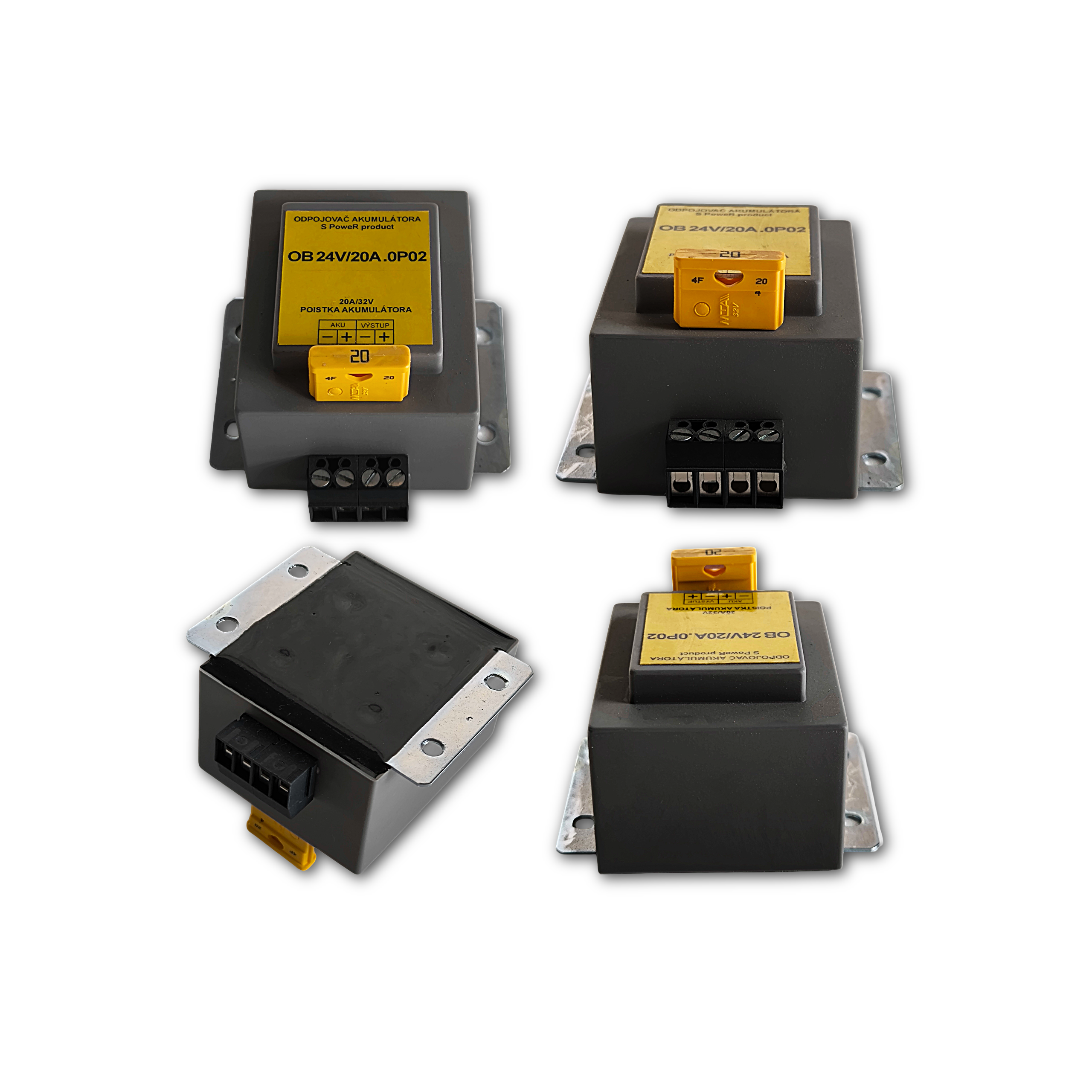

OB24V/20A.0 24 V 20 A 21 V - - -
