Ultrazvuková čistiaca sústava UCH

  • Lokálne čistenie
  • Minimálna spotreba čistiacej kvapaliny
  • Vysoká efektivita čistenia
  • Jednoduchá obsluha
  • Vysoké krytie elektrických častí (IP 67)












Ultrazvuková súprava na ručné čistenie (ďalej len čistiaca súprava) je určená na čistenie znečistených predmetov v blízkom ultrazvukovom poli s vysokou výchylkou. Takéto čistenie je charakterizované veľkou čistiacou účinnosťou pri malej spotrebe čistiacej kvapaliny. Čistenú plochu zväčša postačuje pokryť malou vrstvou čistiacej kvapaliny, alebo len postriekať čistiacou kvapalinou prostredníctvom rozprašovača.



Kvôli týmto vlastnostiam je čistiaca súprava vhodná najmä na čistenie šablón na sieťotlač, rôznych sít alebo šablón používaných na nanášanie letovacej pasty alebo lepidla na dosky plošných spojov.

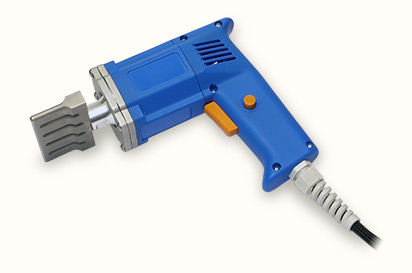

Čistiaca súprava UCH pozostáva z ultrazvukovej ručnej čističky RCN1 a ultrazvukového generátora UG1000.01/40.



Upozornenie: Čistička nie je určená na akýkoľvek kontakt so živými organizmami, prípadne čistenie predmetov, u ktorých môže dôjsť k poškodeniu následkom intenzívneho ultrazvukového poľa. Ako čistiace kvapaliny nepoužívať horľaviny a kvapaliny, ktoré sú agresívne na hliník.



Táto čistiaca sústava bola odmenená ocenením Grand Prix na výstave Industry Expo 2008 v Bratislave (PDF).




Tabuľka 1: Technické údaje ručnej čističky RCN1




Pracovná frekvencia 40 kHz ± 200 Hz
Výkon meniča max. 250 W
Ultrazvukový menič - transducer UTB500.40/03
Základné rozmery transducera d60 × 77 mm
Krytie čistiaceho nástroja IP 67
Váha čistiaceho nástroja cca 1,5 kg
Rozmery 230 × 200 × 90 mm



Tabuľka 2: Technické údaje generátora UG1000.01/40




Vstupné napätie 230 V ± 10 % / 50 Hz
Pracovná frekvencia 40 kHz ± 200 Hz
Krytie IP 20
Max. príkon 500 VA
Pracovná teplota 10 °C až 45 °C
Rozmery 400 × 280 × 90 mm
Hmotnosť 6 kg
Zariadenie je konštruované
v súlade s normami
STN EN 60204-1, STN EN 61000-6-2,
STN EN 61000-6-3
