Ultrazvuková zváračka UWM300

Ultrazvukové technológie sa čoraz viac presadzujú v rôznych odvetviach priemyslu sériovej, malosériovej výroby, alebo výskumu. Týka sa to aj ultrazvukového zvárania.

Charakteristické prednosti zvárania plastov, netkaných textílií, koženky a podobne sú :

  • šetrnosť k životnému prostrediu - umožňuje spájanie materiálov bez použitia akýchkoľvek lepidiel alebo chemikálií
  • malá spotreba energie - pracovný nástroj počas zvárania nie je vyhrievaný
  • čistota, bez vzniku mechanických alebo chemických odpadov
  • vysoká úroveň opakovateľnosti a dodržania rovnakej kvality zvaru
  • krátky čas vlastného zváracieho procesu
  • malá náročnosť na priestor a malá hmotnosť technologického zariadenia





Ultrazvuková súprava na zváranie (ďalej len zváracia súprava) je určená na priame zváranie plastových materiálov ako plastových fólií, netkaných textílií a podobne. Je ju možné použiť  aj na spájanie iných materiálov prostredníctvom vhodných plastových nitov.



Pomocou tlačidiel na prednom paneli UZ generátora je možné nastavovať nasledovné parametre :

  • intenzita ultrazvuku “Intensity” - určuje intenzitu ultrazvuku v percentách
  • čas zvárania “WeldTime” - určuje maximálnu dobu zvaru, za predpokladu, že je časovač zvaru povolený
  • čas pridržania “HoldTime” - určuje dobu chladnutia zvaru

       Zapnutie časovača “Timer”
       Zapnutie bzučiaka “Beep”




Na displeji sú zobrazované údaje :

READY - zváračka pripravená na zváranie
Run - do zvaru je dodávaný ultrazvukový výkon
HOLD - chladnutie zvaru
Warn - varovanie, číslo varovania
Err - chyba

V druhom riadku displeja sú zobrazované prevádzkové parametre :

 int1 - intenzita ultrazvuku v %
 T1 - doba zvárania v sekundách
 Th - doba chladnutia v sekundách
 F1 - pracovná frekvencia v Hz
 Tg - teplota generátora v °C





Technické parametre



zváračka generátor

menovitá frekvencia

časovanie zvárania   regulácia UZ výkonu rukoväť
UWM300 UZG10 35 kHz (30, 40 kHz) 0,5 až 4,5 sek   45 až 100 % plastová

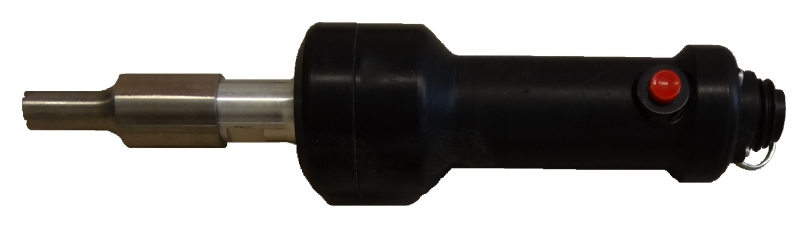

Transducer UT300



Menovitá frekvencia 35 kHz (30,40 kHz)
Tolerancia frekvencie ± 500 Hz
Výkon meniča max 300 W
Krytie meniča IP 20




Generátor UZG10



Napájacie napätie 230 V ±10% /50 Hz
Menovitá frekvencia 35 kHz (30, 40 kHz)
Tolerancia frekvencie  ± 500 Hz
Krytie IP 20
Max. príkon 300 VA
Pracovná teplota  10°C až 45°C

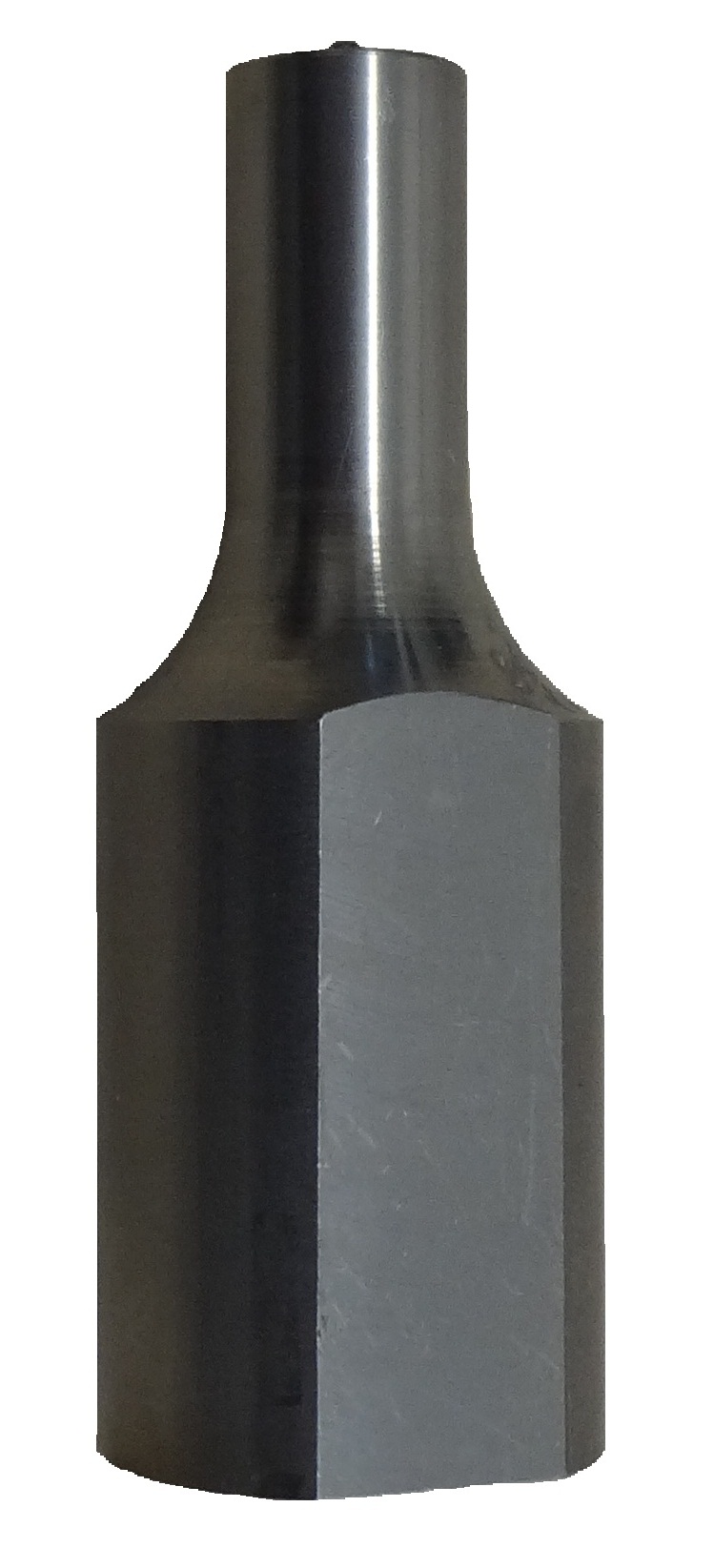

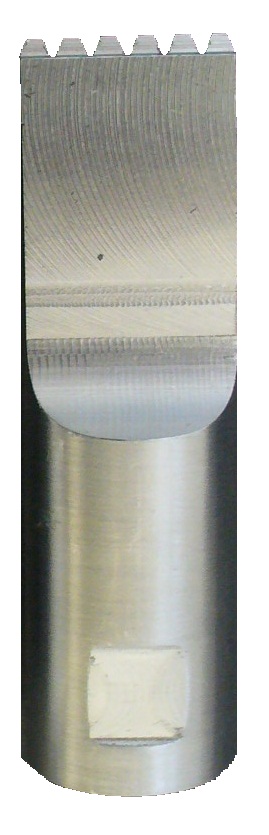

Ultrazvukové zváracie nástroje je možné dodať s rôznym tvarom (plocha zvaru, tvar zvaru)

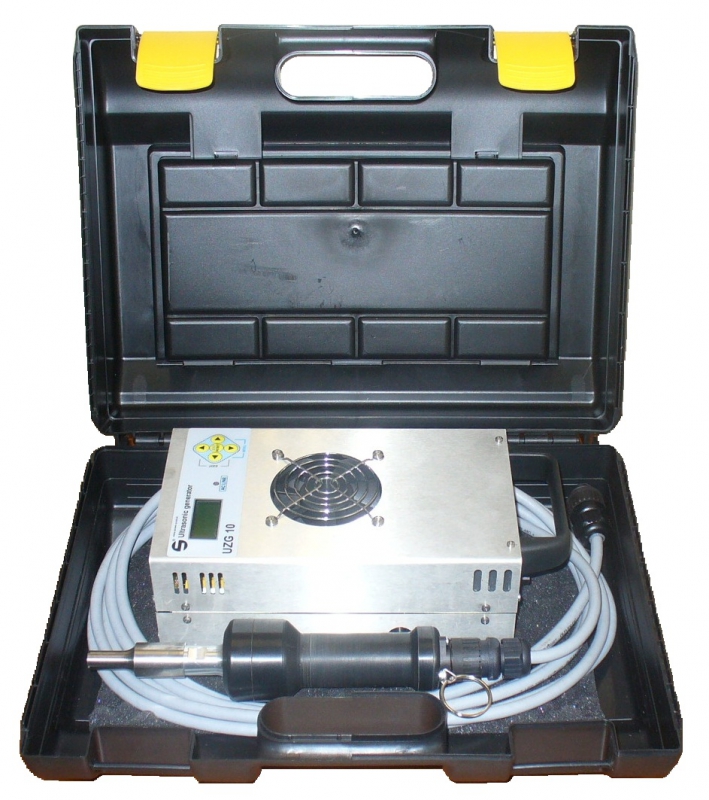

Zváracia súprava UWM300
