Ultrazvukové generátory UP03

  • Do 1000 W
  • Regulácia výkonu 30 % až 100 %
  • Indikátor výkonu
  • Konštantný výkon nezávislý od záťaže
  • Funkcia SWEEP (rozmietanie)
  • Diaľkové ovládanie cez RS485



Ultrazvukový generátor je srdcom ultrazvukového zariadenia. Tento generátor musí byť konštruovaný tak, aby spolu s membránou zabezpečoval šírenie dostatočnej energie v celom objeme kvapaliny. Preto medzi základné vlastnosti generátora patria:


Panel generátora UP03 s konektormi

  • stabilita ultrazvukového výkonu (na výkon nesmie mať vplyv ponorenie čisteného predmetu do kvapaliny, teplota, kolísanie napätia siete, viskozita kvapaliny, výška hladiny kvapaliny, atď.)
  • funkcia SWEEP – schopnosť generátora oscilovať okolo danej frekvencie, napríklad ak je generátor 40 kHz, reálna frekvencia sa mení od 39 do 41 kHz a naspäť; toto umožňuje lepšie šírenie ultrazvukovej energie v čistiacej kvapaline
  • možnosť výberu generátora s najvhodnejšou frekvenciou pre danú aplikáciu (vo všeobecnosti sa objemnejšie predmety čistia pri nižšej frekvencii, drobnejšie predmety pri vyššej frekvencii)
  • funkcia DEGAS – odplynenie čistiacej kvapaliny (zvyšuje účinnosť čistenia)

Panel generátora UP03 s konektormi



Naše ultrazvukové výrobky sú vybavené ultrazvukovým generátorom nášho vlastného návrhu, ktorý obsahuje každú potrebnú funkciu spomínanú vyššie. Ultrazvukové generátory rad UP03 sú určené spolu s membránami na konštrukciu ultrazvukových čističiek. Generátory dodávame v dvoch výkonových prevedeniach:



  • 500W
  • do 1000W

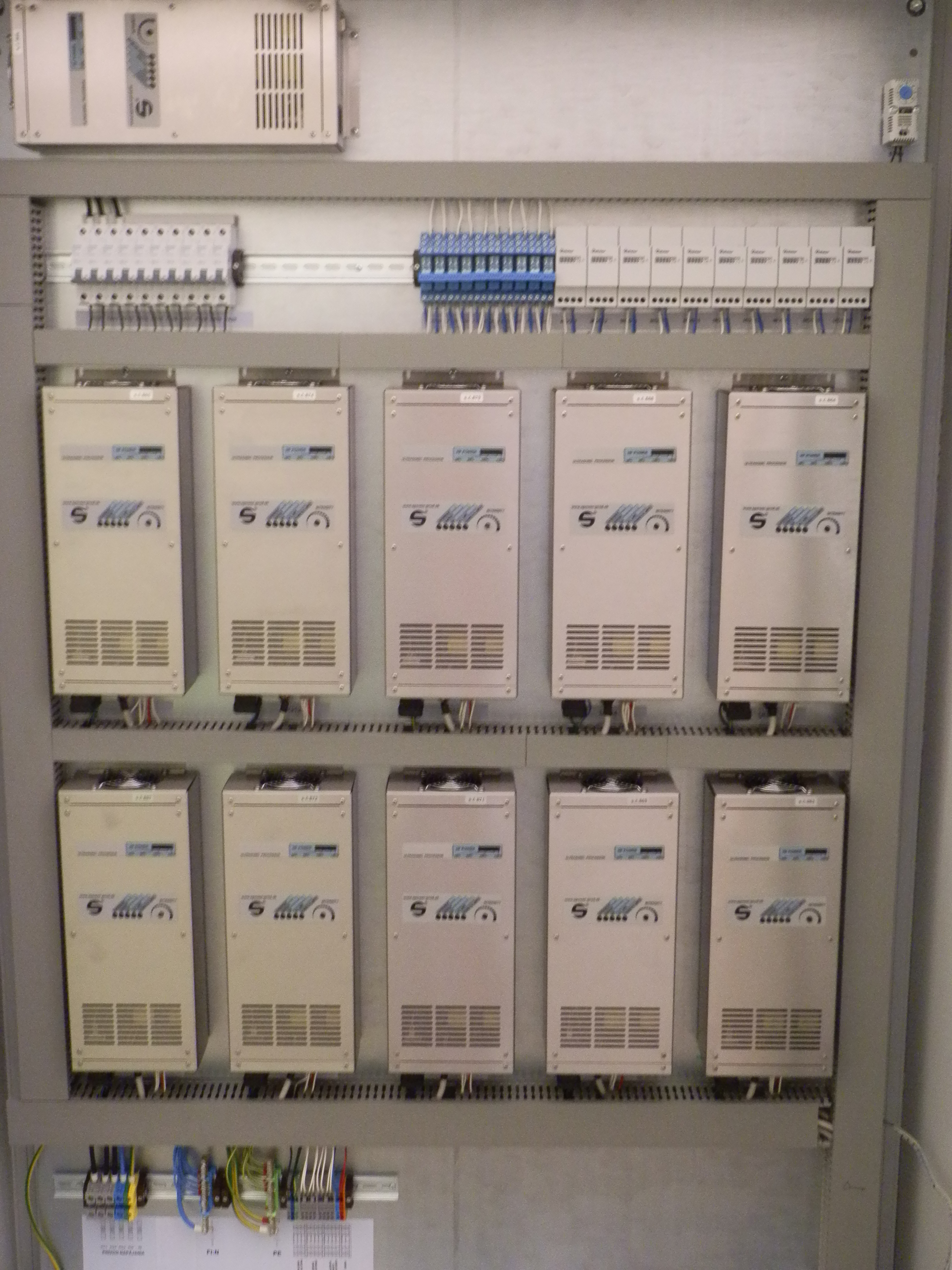

Štandardné frekvencie sú od 25 kHz do 50 kHz. Generátory môžu byť súčasťou čistiacej vane, prípadne môžu byť umiestnené v rozvádzači. Na dosiahnutie požadovaného výkonu je možné nainštalovať do vane viac generátorov a membrán.

Kvalita našich generátorov bola odmenená tretím miestom v súťaži "Elektrotechnický výrobok roka" na výstave ELO SYS 2005 (PDF) a ocenením Grand Prix na výstave Industry Expo 2007 (PDF).

Predný panel generátora UP03



Tabuľka 1: Technické údaje



  500 W 1000 W
Ultrazvukový výkon (efektívny) 500 W 1000 W
Napájacie napätie 230 V -15 % + 10 % / 50 Hz
Štandardná pracovná frekvencia 25, 35, 40, 45, 50 Hz
Iné pracovné frekvencie po dohode s výrobcom
Stabilita výkonu na výstupe 2 %
Nastavenie intenzity SWEEP od 10 Hz do 250 Hz (od výroby)
Nastavenie šírky pásma SWEEP od 0 Hz do 1,5 kHz (od výroby)
Rozsah regulácie výkonu kontinuálny mód od 60 % do 100 %
vynechávanie periód od 30 % do 60 %
Ochrana proti skratu na záťaži áno
Ochrana proti prehriatiu áno
Automatické vypnutie generátora
po odpojení záťaže
áno
Automatický reštart pri poruche áno
Pracovná teplota od 0 °C do 40 °C
Rozmery 350 × 155 × 85 mm 390 × 155 × 85 mm
Hmotnosť 3,30 kg 4,25 kg
Krytie IP20
Indikátor výkonu na výstupe LED bargraf
Indikácia odchýlky výkonu
mimo nastavenej tolerancie
LED
Indikátor prehriatia LED
Indikátor poruchy blikajúca LED
