Ultrazvuková súprava na rezanie UCS.03

Ultrazvuková súprava na rezanie UCS.03 je určená na jednoduché delenie pásov nevulkanizovanej gumy. Využíva sahlavne v linkách na výrobu pneumatík. Malá axiálna výchylka (cca 15 μm) s frekvenciou 30 kHz a pohyb rezného nástroja radikálne znižujú silu na rezanie. Výsledkom je hladký rez bez zvyškov materiálu. Kmitanie rezného nástroja zároveň zabezpečuje jeho samočistenie



Ultrazvukový generátor UZG10 vyrába elektrické napätie s frekvenciou okolo 30 kHz. Svojim vnútorným zapojením kompenzuje vplyv záťaže, teploty, zmeny napájacieho napätia siete a podobne tak, aby bol transducer spolu s rezacím nástrojom napájaný vždy s optimálnou pracovnou frekvenciou.



Technické parametre generátora UZG10

Napájacie napätie 230 V ±10% /50 Hz
Pracovná frekvencia 30 kHz ± 200 Hz
Krytie IP 20
Max. príkon 1000 VA
Ovládacie napätie 24 V
Pracovná teplota generátora 10°C až 45°C
Rozmery (d x š x v) 290 x 145 x 100 mm
Hmotnosť 3 kg


Zariadenie je konštruované v súlade s normou STN EN 60204-1

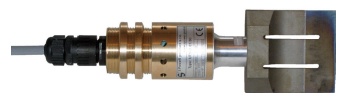

Zostava transducera UT500.30.01 a ultrazvukového nástroja UH30.03.T



Technické parametre transducera UT500.30.01

Pracovná frekvencia 30 kHz
Výkon transducera max 500 W
Krytie IP 24
Hmotnosť 2 kg



Rezací systém UCS.03 umožňuje komunikáciu s nadradeným systémom cez komunikačný konektor, umiestnený na zadnej strane generátora.

Je ovládaný dvoma dvojstavovými signálmi : OFF (RESET) a START. Zároveň systém generuje dvojstavové signály READY (ALARM) a RUN, ktoré signalizujú stav UCS.03.



Význam ovládacích signálov

START OFF (RESET) Funkcia
X H Vypnuté UZ
L L Stand-by
H L Zapnuté UZ - generátor dodáva výkon





Význam stavových signálov

 RUN   READY   START   OFF
L L X H Vypnuté, generátor neiniciaizvaný
L H L H Vypnuté, generátor inicializovaný
X L L H--L Inicializácia (max 4 sek)
L H L L StandBy
L H H L Soft štart
H H H L Zapnutie UZ generátora
X H--L X L Porucha generátora
