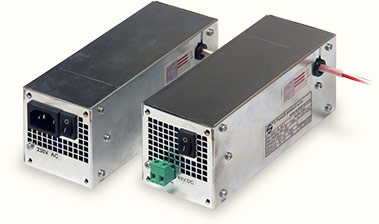

Zdroje 85Z2

85Z2 230
  • Do 85 W
  • Dve nezávislé stabilizované výstupné napätia
  • Rozsah výstupných napätí od 3,3 V do 48 V
  • Tepelná ochrana
  • Sieťový vypínač
  • Vstup – Euro konektor
  • Výstup – kábel s konektorom
  • Krytie IP20



Zdroj malého bezpečného napätia je určený pre napájanie elektronických zariadení, ktoré vyžadujú dve napäťové hladiny. Záporný pól týchto napätí je spoločný. Zdroj sa vyznačuje vysokou stabilitou obidvoch napätí, to znamená, že zmena záťaže jednej hladiny neovplyvňuje napätie druhej hladiny. Dodáva sa v kovovom pozinkovanom obale pre kryté prostredia bez nebezpečenstva výbuchu. Zdroj je vybavený ventilátorom, ktorý slúži hlavne na chladenie napájaného zariadenia; pre činnosť zdroja nie je nutný. Krabica bola konštruovaná podľa požiadaviek konkrétneho zákazníka a v prípade odberu väčšieho množstva je možná zmena rozmerov.



Tabuľka 1: Technické údaje




Vstupné napätie 230 V AC ± 10 %
Pracovná teplota 0 °C až +60 °C
Relatívna pracovná vlhkosť okolia max. 75 %
Účinnosť 85 % typická
Ochrana proti skratu na výstupe trvalá
Odolnosť voči prierazu 3000 V AC
Krytie IP20
Rozmery 70 × 70 × 170 mm
Hmotnosť 670 g
Bezpečnostná trieda I
Elektrická bezpečnosť EN 60950-1
EMC EN 61000-6-3, EN 61000-6-2,
EN 55022, EN 55024



Dokumenty



 Prospekt 85Z2
Prehlásenie o zhode




Tabuľka 2: Modely zdroja 85Z2 230
  Výstupné
napätie 1
Výstupný
prúd 1 max.
Výstupné
napätie 2
Výstupný
prúd 2 max.
Zvlnenie Šum
85Z2_230_12_03 12 V 3 A 3,3 V 5 A 100 mV 150 mV
85Z2_230_12_05 12 V 3 A 5 V 5 A 100 mV 150 mV
85Z2_230_12_07 12 V 3 A 6,9 V 3 A 100 mV 150 mV
85Z2_230_18_03 18 V 3 A 3,3 V 5 A 100 mV 150 mV
85Z2_230_18_05 18 V 3 A 5 V 5 A 100 mV 150 mV
85Z2_230_18_07 18 V 3 A 6,9 V 3 A 100 mV 150 mV
85Z2_230_18_12 18 V 3 A 12 V 2 A 100 mV 150 mV
85Z2_230_24_03 24 V 2 A 3,3 V 5 A 100 mV 150 mV
85Z2_230_24_05 24 V 2 A 5 V 5 A 100 mV 150 mV
85Z2_230_24_07 24 V 2 A 6,9 V 3 A 100 mV 150 mV
85Z2_230_24_09 24 V 2 A 9 V 2 A 100 mV 150 mV
85Z2_230_24_12 24 V 2 A 12 V 2 A 100 mV 150 mV
85Z2_230_48_03 48 V 1,25 A 3,3 V 5 A 100 mV 150 mV
85Z2_230_48_05 48 V 1,25 A 5 V 5 A 100 mV 150 mV
85Z2_230_48_07 48 V 1,25 A 6,9 V 3 A 100 mV 150 mV
85Z2_230_48_09 48 V 1,25 A 9 V 2 A 100 mV 150 mV
85Z2_230_48_12 48 V 1,25 A 12 V 2 A 100 mV 150 mV
85Z2_230_48_24 48 V 1,25 A 24 V 1 A 100 mV 150 mV



Prevedenie konektora na výstupnom vodiči:




Dĺžka výstupného vodiča je 40 cm.


Typ výstupného konektora je možné dodať podľa požiadaviek zákazníka.



85Z2 48
  • Do 85 W
  • Dve nezávislé stabilizované výstupné napätia
  • Rozsah vstupného napätia od 42 V do 60 V
  • Rozsah výstupných napätí od 3,3 V do 48 V
  • Tepelná ochrana
  • Odpájač batérie
  • Sieťový vypínač
  • Vstup – skrutkovacie svorky
  • Výstup – kábel s konektorom
  • Krytie IP20



Tento menič malého bezpečného napätia je určený pre napájanie elektronických zariadení, ktoré vyžadujú dve napäťové hladiny. Zdroj sa vyznačuje vysokou stabilitou obidvoch napätí, to znamená, že zmena záťaže jednej hladiny neovplyvňuje napätie druhej hladiny. Záporný pól týchto napätí je spoločný. Menič je napájaný zo štyroch akumulátorov, ktoré poskytujú napätie 48 V. Je vybavený odpájačom, ktorý zabezpečí vypnutie meniča, pri vybití akumulátorov. Týmto sú akumulátory chránené proti zničeniu hlbokým vybitím. Dodáva sa v kovovom pozinkovanom obale pre kryté prostredia bez nebezpečenstva výbuchu. Zdroj je vybavený ventilátorom, ktorý slúži hlavne na chladenie napájaného zariadenia; pre činnosť zdroja nie je nutný. Krabica bola konštruovaná podľa požiadaviek konkrétneho zákazníka a v prípade odberu väčšieho množstva je možná zmena rozmerov.



Tabuľka 1: Technické údaje



Vstupné napätie 48 V DC (42 - 60 V DC)
Pracovná teplota 0 °C až +60 °C
Relatívna pracovná vlhkosť okolia max. 75 %
Účinnosť 85 % typická
Ochrana proti skratu na výstupe trvalá
Prepäťová ochrana áno, nevratná
Podpäťová ochrana áno, s hysteréziou
Krytie IP20
Rozmery 70 × 70 × 170 mm
Hmotnosť 670 g
EMC EN 61000-6-3, EN 61000-6-2,
EN 55022, EN 55024



Dokumenty



Prospekt 85Z2
Prehlásenie o zhode
Všetky dokumenty



Tabuľka 2: Modely zdroja 85Z2 48
  Výstupné
napätie 1
Výstupný
prúd 1 max.
Výstupné
napätie 2
Výstupný
prúd 2 max.
Zvlnenie Šum
85Z2_48_12_03 12 V 3 A 3,3 V 5 A 100 mV 150 mV
85Z2_48_12_05 12 V 3 A 5 V 5 A 100 mV 150 mV
85Z2_48_12_07 12 V 3 A 6,9 V 3 A 100 mV 150 mV
85Z2_48_18_03 18 V 3 A 3,3 V 5 A 100 mV 150 mV
85Z2_48_18_05 18 V 3 A 5 V 5 A 100 mV 150 mV
85Z2_48_18_07 18 V 3 A 6,9 V 3 A 100 mV 150 mV
85Z2_48_18_12 18 V 3 A 12 V 2 A 100 mV 150 mV
85Z2_48_24_03 24 V 2 A 3,3 V 5 A 100 mV 150 mV
85Z2_48_24_05 24 V 2 A 5 V 5 A 100 mV 150 mV
85Z2_48_24_07 24 V 2 A 6,9 V 3 A 100 mV 150 mV
85Z2_48_24_09 24 V 2 A 9 V 2 A 100 mV 150 mV
85Z2_48_24_12 24 V 2 A 12 V 2 A 100 mV 150 mV
85Z2_48_48_03 48 V 1,25 A 3,3 V 5 A 100 mV 150 mV
85Z2_48_48_05 48 V 1,25 A 5 V 5 A 100 mV 150 mV
85Z2_48_48_07 48 V 1,25 A 6,9 V 3 A 100 mV 150 mV
85Z2_48_48_09 48 V 1,25 A 9 V 2 A 100 mV 150 mV
85Z2_48_48_12 48 V 1,25 A 12 V 2 A 100 mV 150 mV
85Z2_48_48_24 48 V 1,25 A 24 V 1 A 100 mV 150 mV



Prevedenie konektora na výstupnom vodiči:

Typ výstupného konektora je možné dodať podľa požiadaviek zákazníka.


Dĺžka výstupného vodiča je 40 cm.
